DRV10983ZPWPR

DRV10983 器件是一款具有集成功率MOSFET 的三相无传感器电机驱动器，可提供高达2A 的持续驱动电流。该器件专为成本敏感型、低噪声、低外部组件数量应用而设计，低功耗是一个关键问题。 DRV10983 器件采用专有无传感器控制方案来提供持续正弦驱动，可大幅降低换向过程中通常会产生的纯音。该器件的接口设计简单而灵活。可直接通过PWM、模拟、或I²C 输入控制电机。可通过FG 引脚或I²C 提供电机速度反馈。 DRV10983 器件安全功能包括一个集成降压稳压器，可高效地将电源电压降至5V 或3.3V，从而为内外部电路供电。该器件提供睡眠模式和待机模式两种型号，可在电机停止运转时实现节能。待机模式(3mA) 型号会使稳压器保持运行，而休眠模式(180μA) 型号会使稳压器停止工作。在使用稳压器为外部微控制器供电的应用中使用待机模式型号。 用户可通过I²C 接口对寄存器中的特定电机参数进行重新编程并可对EEPROM 进行编程，以帮助优化既定应用的性能。DRV10983 器件采用带有外露散热焊盘的高效散热型HTSSOP 24 引脚封装。额定工作温度为 -40°C 至125°C。

• 连续正弦180°换向，无需外部感测电阻
• 用户可通过添加外部感应电阻以灵活监视为电机提供的功率
• 灵活的用户接口选项：
  • I²C 接口：访问命令和反馈寄存器
  • 专用的SPEED 引脚：接受模拟或PWM 输入
  • 专用的FG 引脚：提供TACH 反馈
• 可通过EEPROM 定制旋转曲线
• 使用DIR 引脚进行正向/反向控制
• 集成了降压稳压器，可高效地为内部和外部电路提供电压(5V 或3.3V)
• 电源电流为3mA 待机型号(DRV10983)
• 电源电流为180μA 睡眠型号(DRV10983Z)
• 过流保护
• 锁定检测
• 电压浪涌保护
• 欠压闭锁(UVLO) 保护
• 热关断保护

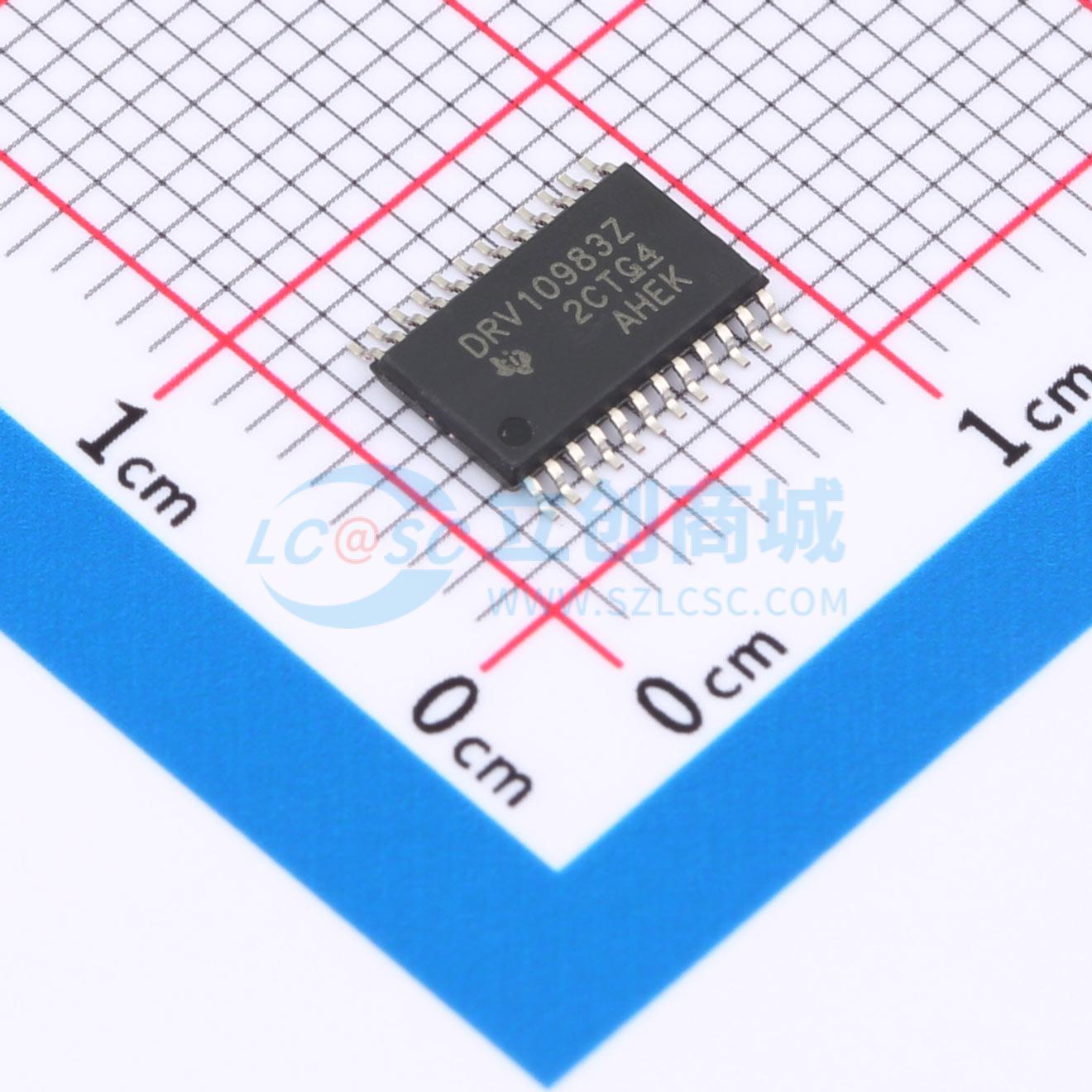

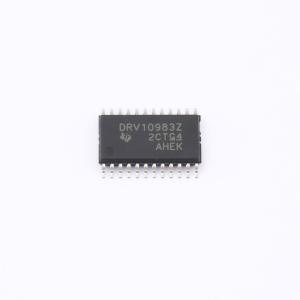

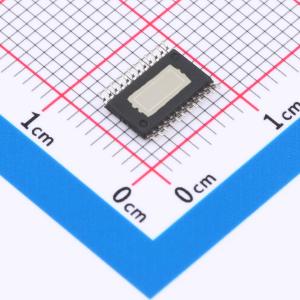

• 耐热增强型24 引脚散热薄型小外形尺寸(HTSSOP)

• 设备风扇
• 制热、通风与空调控制(HVAC)
