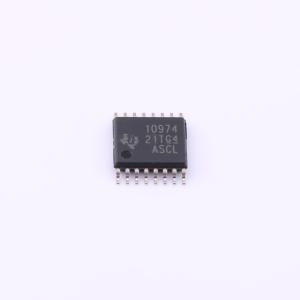

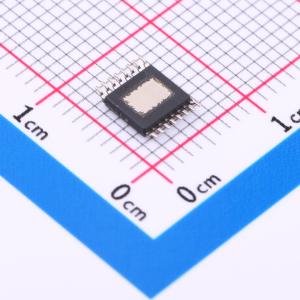

DRV10974PWPR

DRV10974 器件是一款具有集成功率MOSFET 的三相无传感器电机驱动器，可提供高达1A (rms) 的持续驱动电流。该器件专为成本敏感型、低噪声和低外部组件数量的应用而设计。 DRV10974 器件使用一个专有无传感器控制方案提供可靠换向。180°正弦换向显著减少了120°（梯形）换向中较为典型的纯音。DRV10974 旋转使用一个外部低功耗电阻器进行配置。电流限制可使用外部低功耗电阻器进行设置。 通过施加一个用于控制驱动电压幅度的PWM 输入，或者使用模拟电压驱动PWM 引脚，然后监控FG 引脚上的速度反馈，DRV10974 器件可以轻松控制电机的转速。 DRV10974 器件包括许多可提高效率的特性。由于该器件支持借助电阻器配置超前角，因此用户可通过调整相电流和相BEMF 来优化驱动器效率。此外，该器件使用的MOSFET 的rDS(on) 较低，有助于在驱动电机时节省电力。

• 输入电压范围：4.4V 至18V
• 总驱动器H+L rDS(on)：750mΩ（TA = 25°C 时的典型值）
• 相位驱动电流：1A 持续电流（1.5A 峰值电流）
• 180°正弦换向，可实现最优声学性能
• 可利用电阻器配置超前角
• 可利用电阻器配置电流限制
• 软启动和可通过电阻器配置的加速曲线
• 提供内置电流感应，无需使用外部电流感应电阻器
• 专有无传感器控制，无需电机中心抽头
• 简单的用户接口：用于启动的单引脚配置
• PWM 输入指定施加到电机的电压幅度
• 开漏FG 输出提供速度反馈
• 用于正向/反向控制的引脚
• 全方位保护：电机锁定检测和重启，过流、短路、过热和欠压保护

• 白色家电
• 风扇、风机和泵
• BLDC 电机模块
