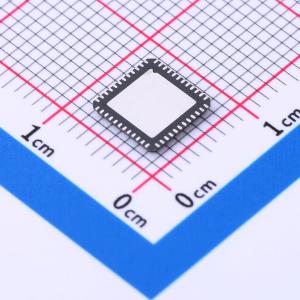

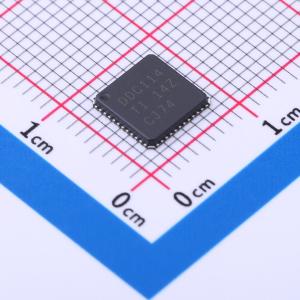

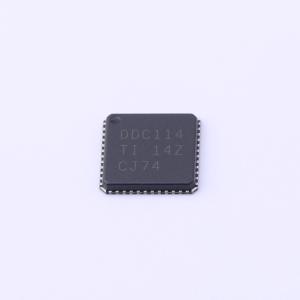

温馨提醒：图片仅供参考，商品以实物为准

DDC114IRTCT

四路电流输入，20位模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DDC114 DDC114: 四通道电流输入 20 位模数转换器
品牌名称: TI(德州仪器)
商品型号: DDC114IRTCT
商品编号: C701757
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.84克(g)

商品参数

商品概述

DDC114是一款20位、四通道、电流输入的模数（A/D）转换器。它将电流 - 电压转换和A/D转换功能集成在一起，使得四个低电平电流输出设备（如光电二极管）可以直接连接到其输入并进行数字化处理。对于四个输入通道中的每一个，DDC114都配备了双开关积分器前端。这种设计允许进行连续电流积分：当一个积分器由板载A/D转换器进行数字化处理时，另一个则对输入电流进行积分。可调节的满量程范围为12pC至350pC，可调节的积分时间为50μs至1s，能够以极高的精度测量从fA到μA的电流。低电平线性度为满量程的±0.5 ppm，噪声为满量程的5.2 ppm。该转换器提供两种工作模式。在低功耗模式下，每通道的总功耗仅为13.5mW，最大数据速率为2.5kSPS。高速模式支持高达3.125kSPS的数据速率，相应的每通道功耗为18mW。 DDC114具有一个串行接口，专为多设备系统中的菊花链连接而设计。只需将一个设备的输出连接到下一个设备的输入即可形成链状连接。公共时钟信号为链中的所有设备提供时钟，从而使多DDC114系统中的数字开销降至最低。 DDC114是一款单电源设备，采用+5V模拟电源，并支持+2.7V至+5.25V的数字电源。它的工作温度范围为工业级的 - 40°C至+85°C，采用QFN - 48封装。

商品特性

单芯片解决方案，可直接测量四个低电平电流
高精度，真正的积分功能
积分线性度：读数的±0.01% ±满量程的0.5 ppm
极低噪声：满量程的5.2 ppm
低功耗：13.5mW/通道
可调数据速率：高达3.125kSPS
可编程满量程
可菊花链连接的串行接口

应用领域

CT扫描仪数据采集系统
光电二极管传感器
红外高温计
液相/气相色谱仪

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	3.125kHz
	通道数	4
	工作电压	4.75V~5.25V；2.7V~5.25V
	接口类型	串行
	差分输入	-

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+85℃
	时钟频率(fc)	4MHz；4.8MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	2.5kHz；3.125kHz
