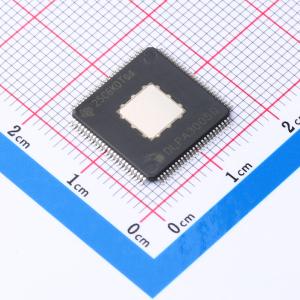

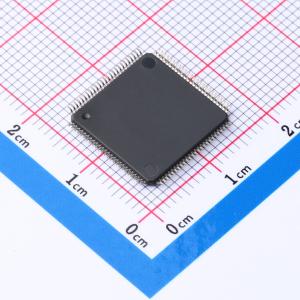

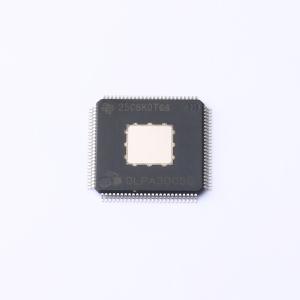

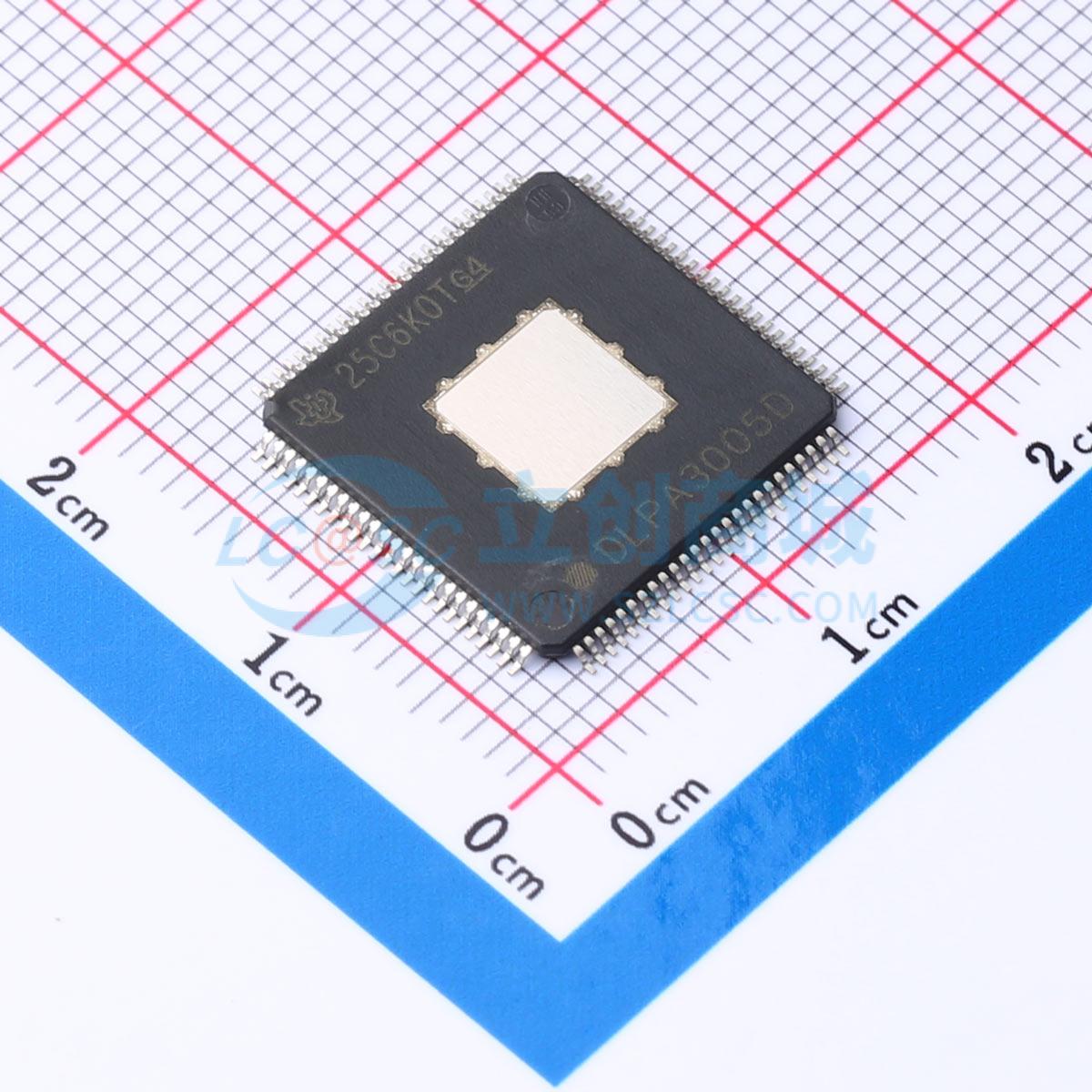

DLPA3005DPFDR

DLPA3005 PMIC和高电流LED驱动器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DLPA3005 适用于 DLP4710 (0.47 1080p) DMD 的 DLP® PMIC/LED 驱动器
品牌名称: TI(德州仪器)
商品型号: DLPA3005DPFDR
商品编号: C701761
商品封装: HTQFP-100(14x14)
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

高效、高电流 RGB LED 驱动器外部降压 FET 驱动器，驱动电流高达 16A 外部 RGB 开关驱动器每通道 10 位可编程电流用于选择色彩时序 RGB LED 的输入可生成 DMD 高电压电源配有两个高效降压转换器，用于生成 DLPC343x 和 DMD 电源配有一个高效 8 位可编程降压转换器，用于风扇驱动器应用或通用电源。当前支持通用 Buck2 (PWR6) 两个 LDO，用于提供辅助电压模拟 MUX，用于测量内部和外部节点，例如热敏电阻和基准电平监测/保护：热关断、热模和欠压锁定 (UVLO)

商品特性

高效、高电流 RGB LED 驱动器
外部降压 FET 驱动器，驱动电流高达 16A
外部 RGB 开关驱动器
每通道 10 位可编程电流
用于选择色彩时序 RGB LED 的输入
可生成 DMD 高电压电源
配有两个高效降压转换器，用于生成 DLPC343x 和 DMD 电源
配有一个高效 8 位可编程降压转换器，用于风扇驱动器应用或通用电源。当前支持通用 Buck2 (PWR6)
两个 LDO，用于提供辅助电压
模拟 MUX，用于测量内部和外部节点，例如热敏电阻和基准电平
监测/保护：热关断、热模和欠压锁定 (UVLO)

应用领域

DLP Pico 便携式投影仪

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	9V~20V
	开关频率	600kHz
	通道数	3
	输出电流	16A；16A；16A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	0℃~+120℃
	开关管(内置/外置)	外置
