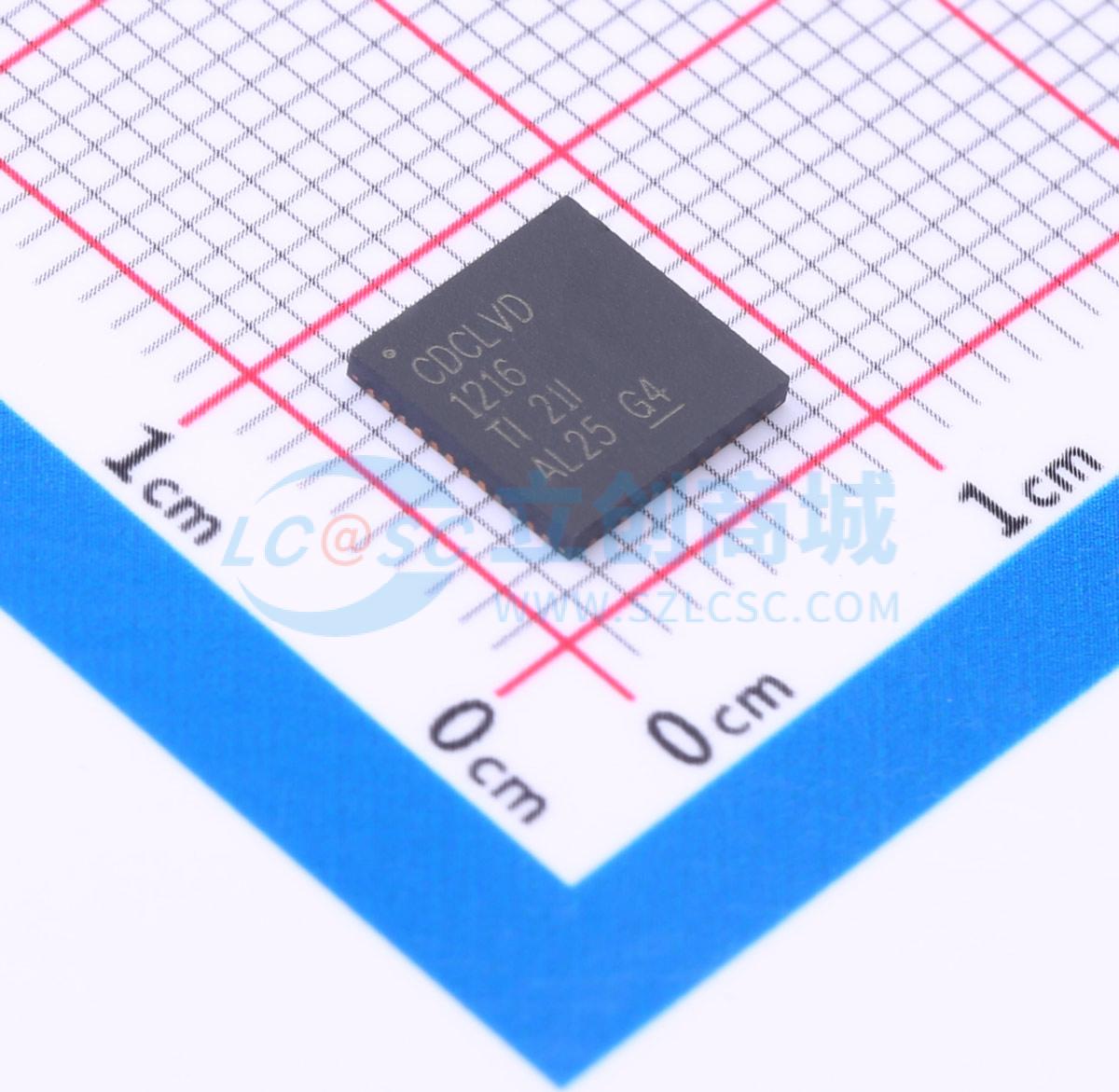

温馨提醒：图片仅供参考，商品以实物为准

CDCLVD1216RGZR

描述: CDCLVD1216 低抖动 2 路输入可选 1:16 通用至 LVDS 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVD1216RGZR
商品编号: C701733
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

CDCLVD1216时钟缓冲器将两个可选时钟输入（IN0、IN1）之一分配到16对差分LVDS时钟输出（OUT0至OUT15），实现时钟分配的最小偏斜。CDCLVD1216可将两个时钟源接入输入多路复用器。输入可以是LVDS、LVPECL或LVCMOS。 CDCLVD1216专为驱动50 Ω传输线而设计。若以单端模式驱动输入，应将适当的偏置电压（V_AC,PEF）施加到未使用的负输入引脚。 IN_SEL引脚选择路由至输出的输入。若该引脚悬空，则禁用输出（静态）。该器件支持故障安全功能，内置输入迟滞，可防止在无输入信号时输出随机振荡。该器件在2.5V电源环境下工作，工作温度范围为-40℃至85℃（环境温度）。CDCLVD1216采用小型48引脚、7mm×7mm QFN封装。

商品特性

2:16差分缓冲器
低附加抖动：在10 kHz至20 MHz范围内<300 fs RMS
低输出偏斜：最大55 ps
通用输入，可接受LVDS、LVPECL、LVCMOS
通过控制引脚选择时钟输入
16路LVDS输出，符合ANSI EIA/TIA - 644A标准
时钟频率高达800 MHz
器件电源电压为2.375–2.625V
提供LVDS参考电压VAC_REF，用于电容耦合输入
工业温度范围：-40℃至85℃
采用7mm × 7mm 48引脚QFN（RGZ）封装
ESD保护超过3 kV HBM、1 kV CDM

应用领域

电信/网络
医学成像
测试与测量设备
无线通信
通用时钟

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	800MHz

	属性	参数值
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
