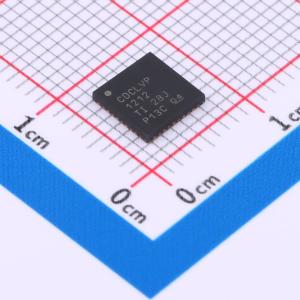

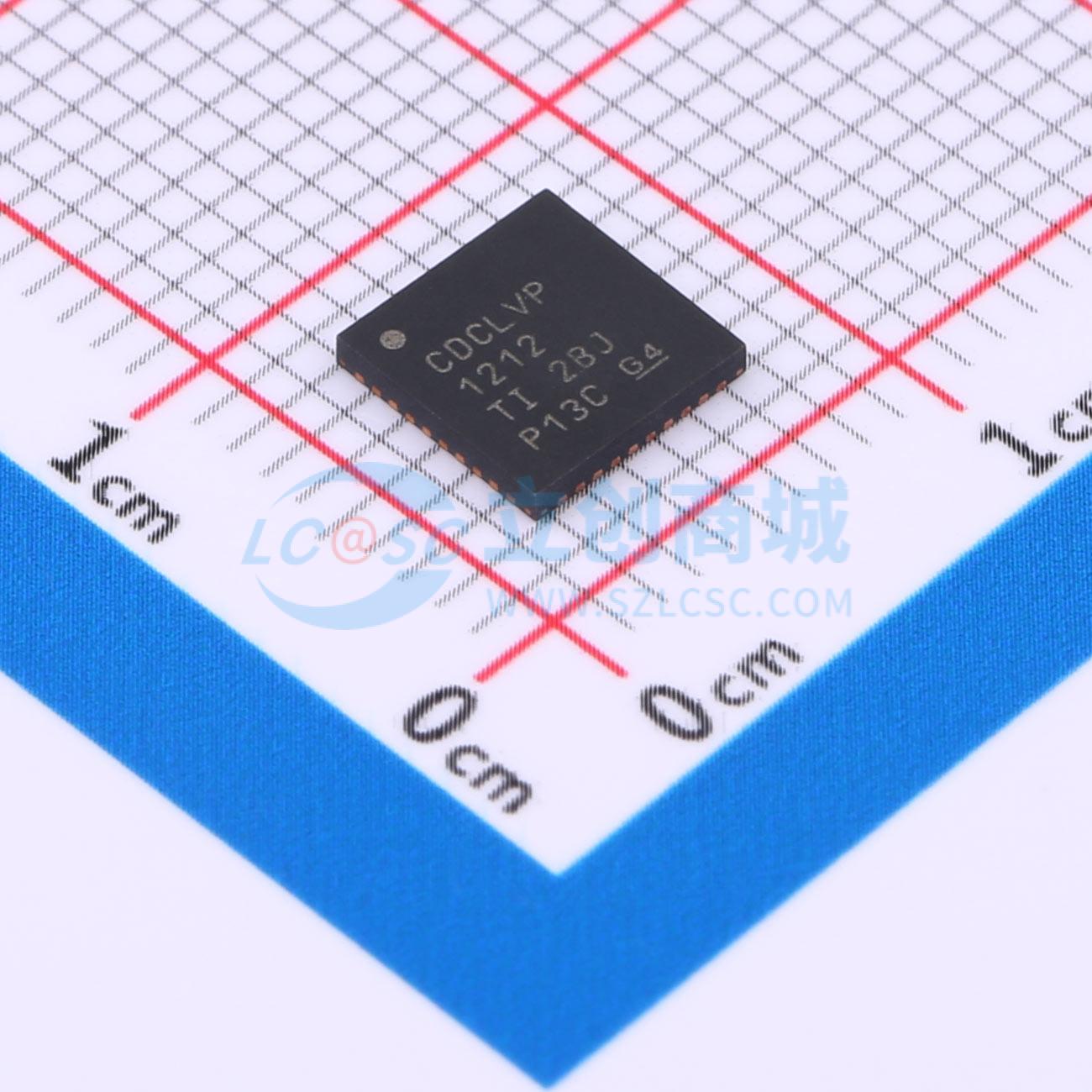

CDCLVP1212RHAR实物图

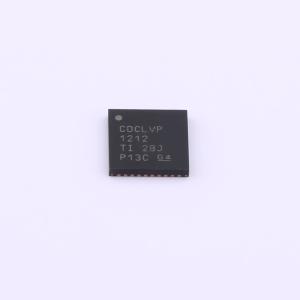

  • CDCLVP1212RHAR商品缩略图
  • CDCLVP1212RHAR商品缩略图
  • CDCLVP1212RHAR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CDCLVP1212RHAR

CDCLVP1212 LVPECL 输出,高性能时钟缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CDCLVP1212 低抖动 2 路输入可选 1:12 通用至 LVPECL 缓冲器
品牌名称
TI(德州仪器)
商品型号
CDCLVP1212RHAR
商品编号
C701739
商品封装
VQFN-40-EP(6x6)​
包装方式
编带
商品毛重
0.233333克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率2GHz
属性参数值
工作电压2.375V~3.6V
工作温度-40℃~+85℃

商品概述

CDCLVP1212是一款高度通用、低附加抖动的缓冲器,可从两个可选的LVPECL、LVDS或LVCMOS输入中选择其一,为各种通信应用生成12路LVPECL时钟输出副本。其最大时钟频率高达2 GHz。CDCLVP1212具备片上多路复用器(MUX),用于选择两个输入中的一个,可仅通过控制端轻松配置。整体附加抖动性能在10 kHz至20 MHz范围内的均方根值小于0.1 ps,整体输出偏斜低至25 ps,使该器件成为严苛应用的理想选择。 CDCLVP1212时钟缓冲器将两个可选时钟输入(IN0、IN1)中的一个分配到12对差分LVPECL时钟输出(OUT0至OUT11),实现时钟分配的最小偏斜。CDCLVP1212可将两个时钟源接入输入多路复用器。输入可以是LVPECL、LVDS或LVCMOS/LVTTL。 CDCLVP1212专为驱动50 Ω传输线而设计。在单端模式下驱动输入时,应将LVPECL偏置电压(VAC_REF)施加到未使用的负输入端子。然而,对于高达2 GHz的高速性能,强烈建议使用差分模式。 CDCLVP1212采用小型40引脚、6 mm x 6 mm QFN封装,工作温度范围为 -40℃至85℃。

商品特性

  • 2:12差分缓冲器
  • 通过控制端选择时钟输入
  • 通用输入,支持LVPECL、LVDS和LVCMOS/LVTTL
  • 12路LVPECL输出
  • 最大时钟频率:2 GHz
  • 最大核心电流消耗:88 mA
  • 极低附加抖动:在10 kHz至20 MHz偏移范围内均方根值 < 100 fs;在122.88 MHz时均方根值为57 fs(典型值);在156.25 MHz时均方根值为48 fs(典型值);在312.5 MHz时均方根值为30 fs(典型值)
  • 器件电源电压范围:2.375 V至3.6 V
  • 最大传播延迟:550 ps
  • 最大输出偏斜:25 ps
  • 提供LVPECL参考电压VAC_REF,用于电容耦合输入
  • 工业温度范围:-40℃至85℃
  • ESD保护超过2 kV(HBM)
  • 支持105℃ PCB温度(通过散热焊盘测量)
  • 采用6 mm × 6 mm QFN - 40(RHA)封装

应用领域

  • 无线通信
  • 电信/网络
  • 医学成像
  • 测试与测量设备
