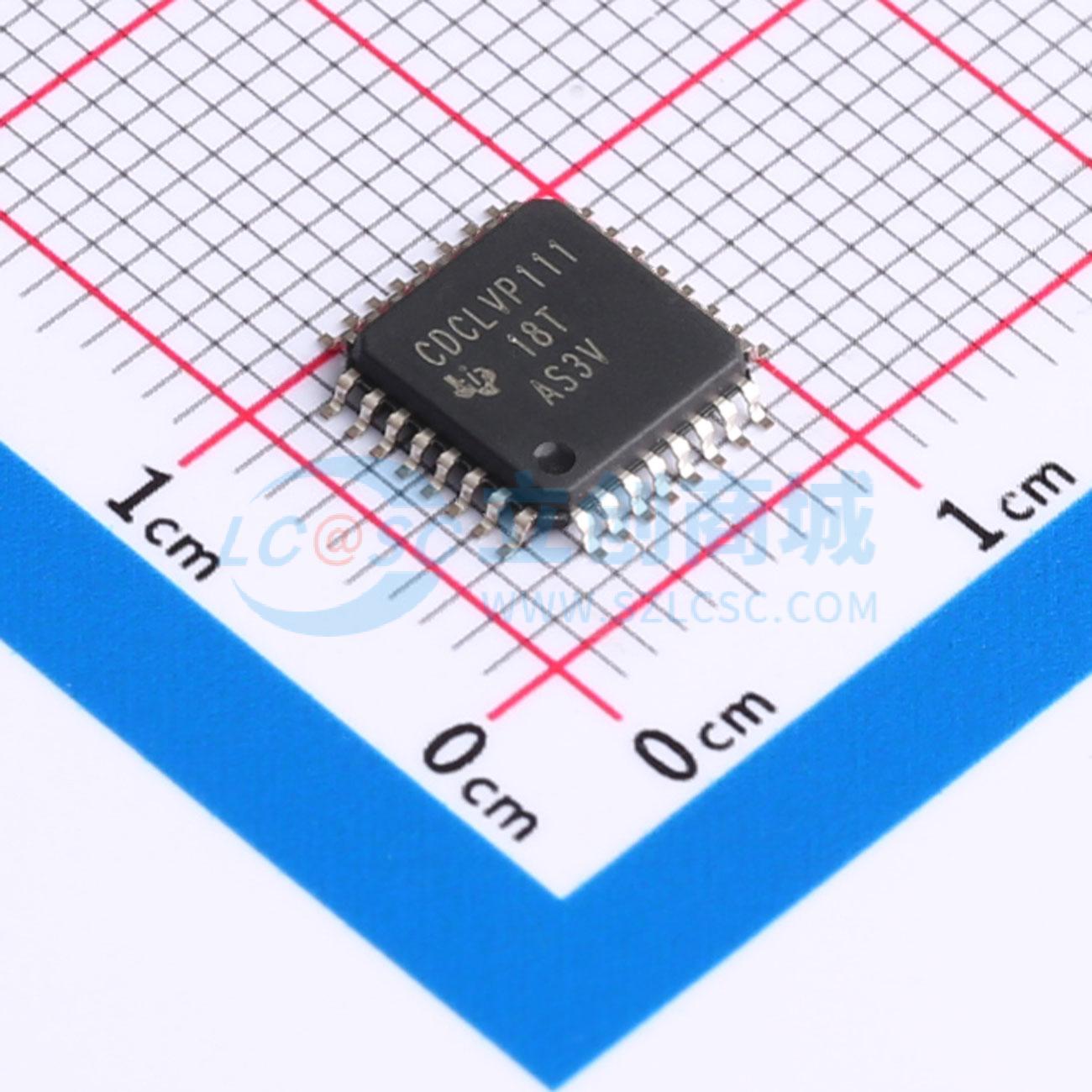

温馨提醒：图片仅供参考，商品以实物为准

CDCLVP111VFR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCLVP111 具有可选输入的 1:10 LVPECL 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVP111VFR
商品编号: C701738
商品封装: LQFP-32(7x7)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

CDCLVP111时钟驱动器可将一对LVPECL差分时钟输入（CLK0、CLK1）分配为十对差分LVPECL时钟（Q0 - Q9）输出，在时钟分配时具有极小的偏斜。CDCLVP111可将两个时钟源接入输入多路复用器。CDCLVP111专为驱动50Ω传输线而设计。当某个输出引脚未使用时，建议将其悬空以降低功耗。如果仅使用差分对中的一个输出引脚，则另一个输出引脚必须同样端接至50Ω。若需要单端输入操作，则使用VBB参考电压输出。在这种情况下，VBB引脚应连接到CLK0，并通过一个10nF的电容旁路到地。然而，对于高达3.5 GHz的高速性能，强烈建议使用差分模式。 CDCLVP111器件的工作温度范围为 -40℃至85℃。

商品特性

分配一对差分时钟输入
从LVPECL到10路差分LVPECL
与LVECL和LVPECL完全兼容
支持2.375 V至3.8 V的宽电源电压范围
通过CLK_SEL选择时钟输入
时钟分配应用中的低输出偏斜（典型值15 ps）
附加抖动小于1 ps
传播延迟小于350 ps
输入悬空默认状态
与LVDS、CML、SSTL输入兼容
用于单端时钟的VBB参考电压输出
提供32引脚LQFP和QFN封装
频率范围从直流到3.5 GHz
与MC100系列EP11、ES6111、LVEP111、PTN1111引脚兼容

应用领域

专为驱动50Ω传输线而设计
高性能时钟分配

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	3.5GHz

	属性	参数值
	工作电压	2.375V~3.8V
	工作温度	-40℃~+85℃
