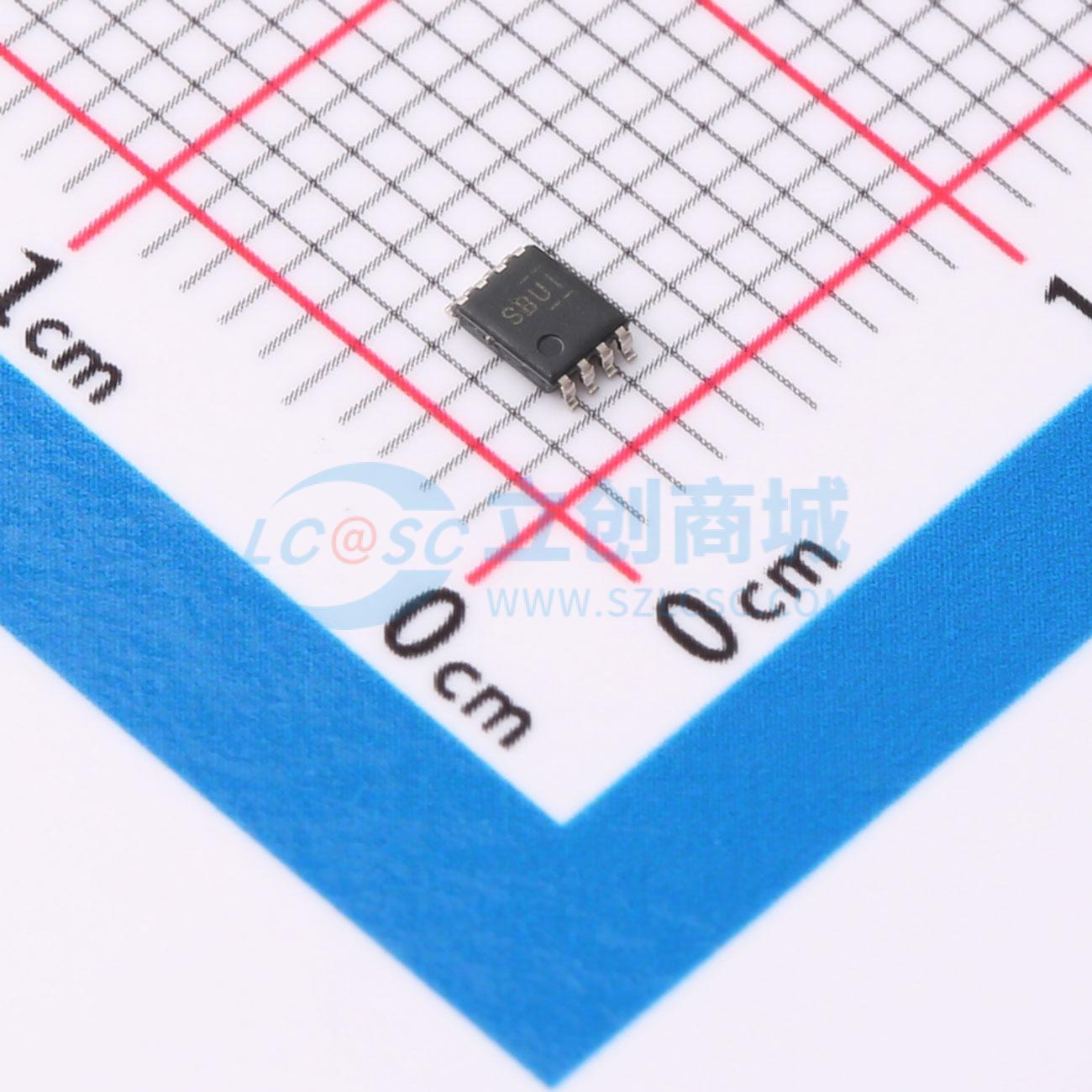

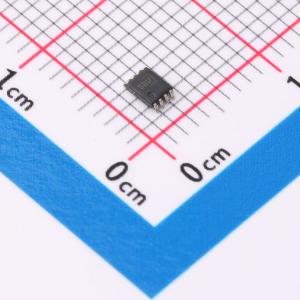

温馨提醒：图片仅供参考，商品以实物为准

CAVC2T45TDCURQ1

500Mbps 2位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC2T45-Q1 具有可配置电压转换和 3 态输出的汽车类 2 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: CAVC2T45TDCURQ1
商品编号: C701723
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

这是一款双位同相总线收发器，具备可配置电压转换功能与三态输出，采用两个独立的可配置电源轨，A端口适配VCCA，VCCA支持1.2V~3.6V的供电电压，B端口适配VCCB，VCCB支持1.2V~3.6V的供电电压，可在1.2V、1.5V、1.8V、2.5V、3.3V电压节点之间实现通用低压双向转换，用于两条数据总线之间的异步通信，方向控制输入可激活B端口输出或A端口输出，B端口激活时数据从A总线传输至B总线，A端口激活时数据从B总线传输至A总线，A、B两个端口的输入电路始终保持激活，方向控制输入由VCCA供电，支持部分掉电模式操作，VCC隔离特性可确保任一VCC输入接地时，两个端口都处于高阻态，产品型号为SN74AVC2T45-Q1。

商品特性

符合汽车应用使用要求
控制输入的VIH/VIL电平以VCCA电压为参考
采用完全可配置双轨设计，每个端口均可在1.2V~3.6V全电源范围工作
输入输出端口耐受4.6V电压
Ioff电路支持部分掉电模式操作，可关闭输出，防止设备掉电时产生有害回流电流
不同转换场景对应不同最大数据速率：500Mbps（1.8V至3.3V转换）、320Mbps（<1.8V至3.3V转换）、320Mbps（转换至2.5V或1.8V）、280Mbps（转换至1.5V）、240Mbps（转换至1.2V）
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22标准，可承受8000V人体模型静电、200V机器模型静电、1000V充电器件模型静电冲击

应用领域

两条数据总线之间的异步通信
不同低压电压节点之间的双向电压转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	500Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+105℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
