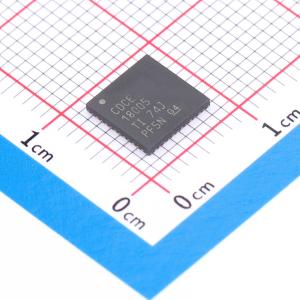

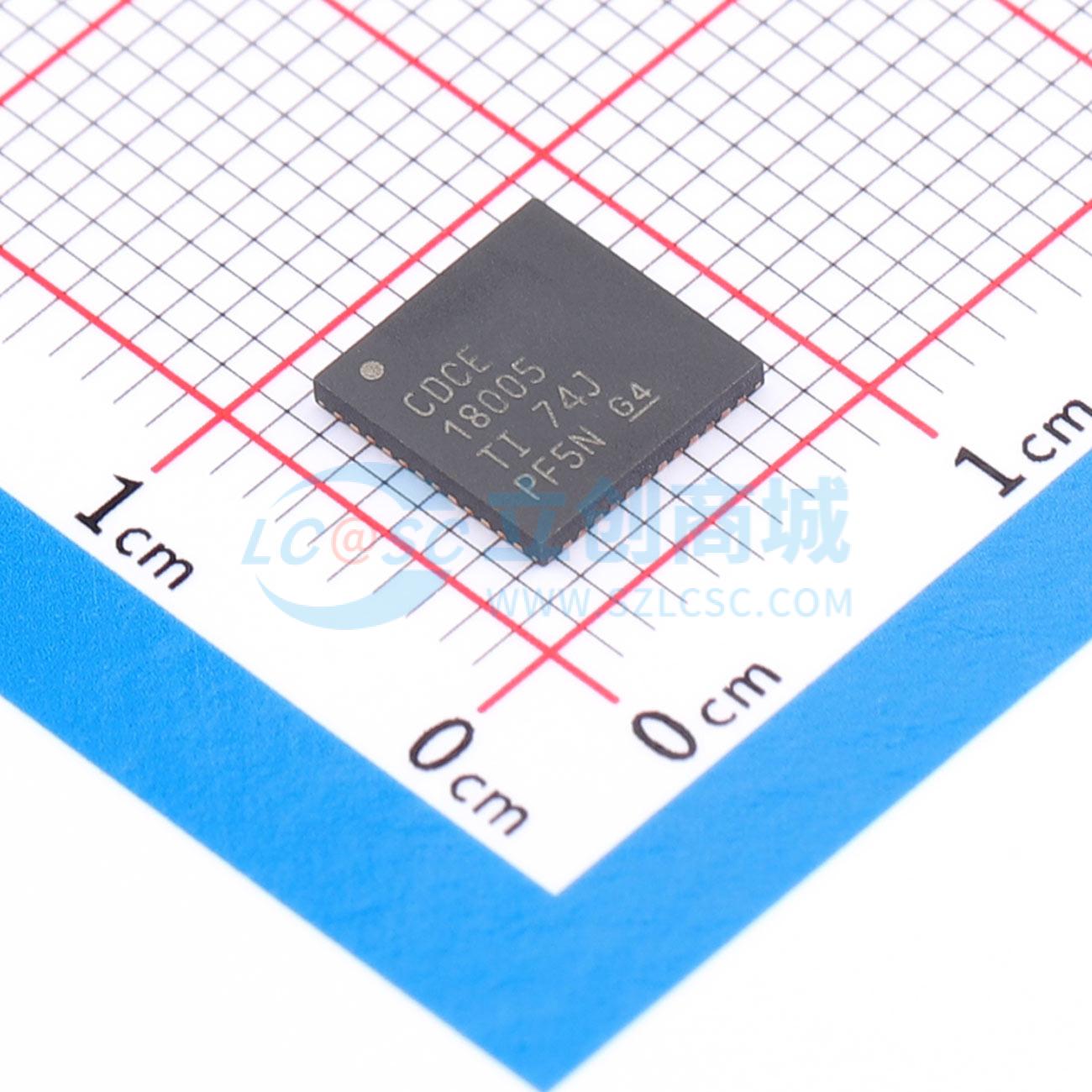

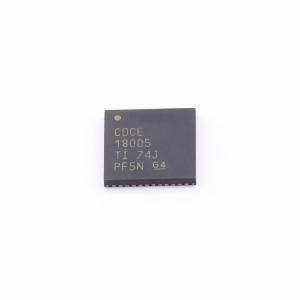

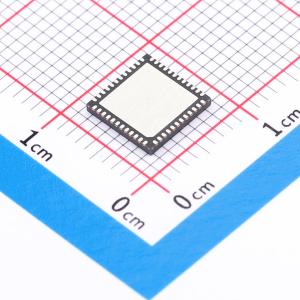

CDCE18005RGZT

CDCE18005是一款高性能时钟分配器，其特点是可通过SPI接口进行高度配置，并可通过片上EEPROM确定可编程启动模式。CDCE18005专为数据转换器和高速数字信号的时钟缓冲而设计，可实现低附加抖动，均方根值低至50 fs (1)。时钟分配模块包含五个可单独编程的输出，可配置为提供不同组合的输出格式（LVPECL、LVDS、LVCMOS）。每个输出还可通过可编程延迟模块编程为独特的输出频率（最高可达1.5 GHz (2)）和偏斜关系。如果所有输出均配置为单端模式（如LVCMOS），CDCE18005最多支持十个输出。每个输出可选择三个时钟输入源之一。输入模块包括两个通用差分输入，支持最高1500 MHz的频率，以及一个辅助输入，可通过片上振荡器模块配置为连接晶体。

• 通用输入缓冲器，可接受LVPECL、LVDS或LVCMOS电平信号
• 完全可配置的输出，包括频率、输出格式和输出偏斜
• 输出多路复用器，可作为三个参考输入和输出之间的时钟开关
• 通过AT切割晶体生成时钟
• 集成EEPROM，在上电时确定设备配置
• 低附加抖动性能
• 通用输出模块最多支持5个差分输出、10个单端输出，或差分和单端输出的组合：
  • 低附加抖动
  • 输出频率最高可达1.5 GHz
  • LVPECL、LVDS、LVCMOS和特殊高输出摆幅模式
  • 独立输出分频器支持1 - 80的分频比
  • 所有输出均具备独立的有限粗偏斜控制
• 灵活的输入：
  • 两个通用差分输入可接受最高1500 MHz（LVPECL）、800 MHz（LVDS）或250 MHz（LVCMOS）的频率。
  • 一个辅助输入可连接晶体。辅助输入可接受2 MHz - 42 MHz范围内的晶体
  • 使用晶体输入的时钟发生器模式。
• 采用QFN - 48封装
• ESD保护超过2kV HBM
• 工业温度范围为 - 40℃至85℃

• 数据转换器和数据聚合时钟
• 无线基础设施
• 交换机和路由器
• 医疗电子
• 工业时钟扇出
