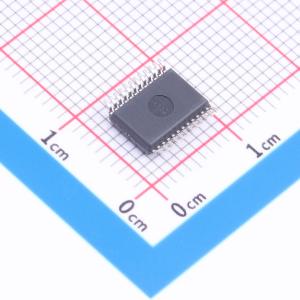

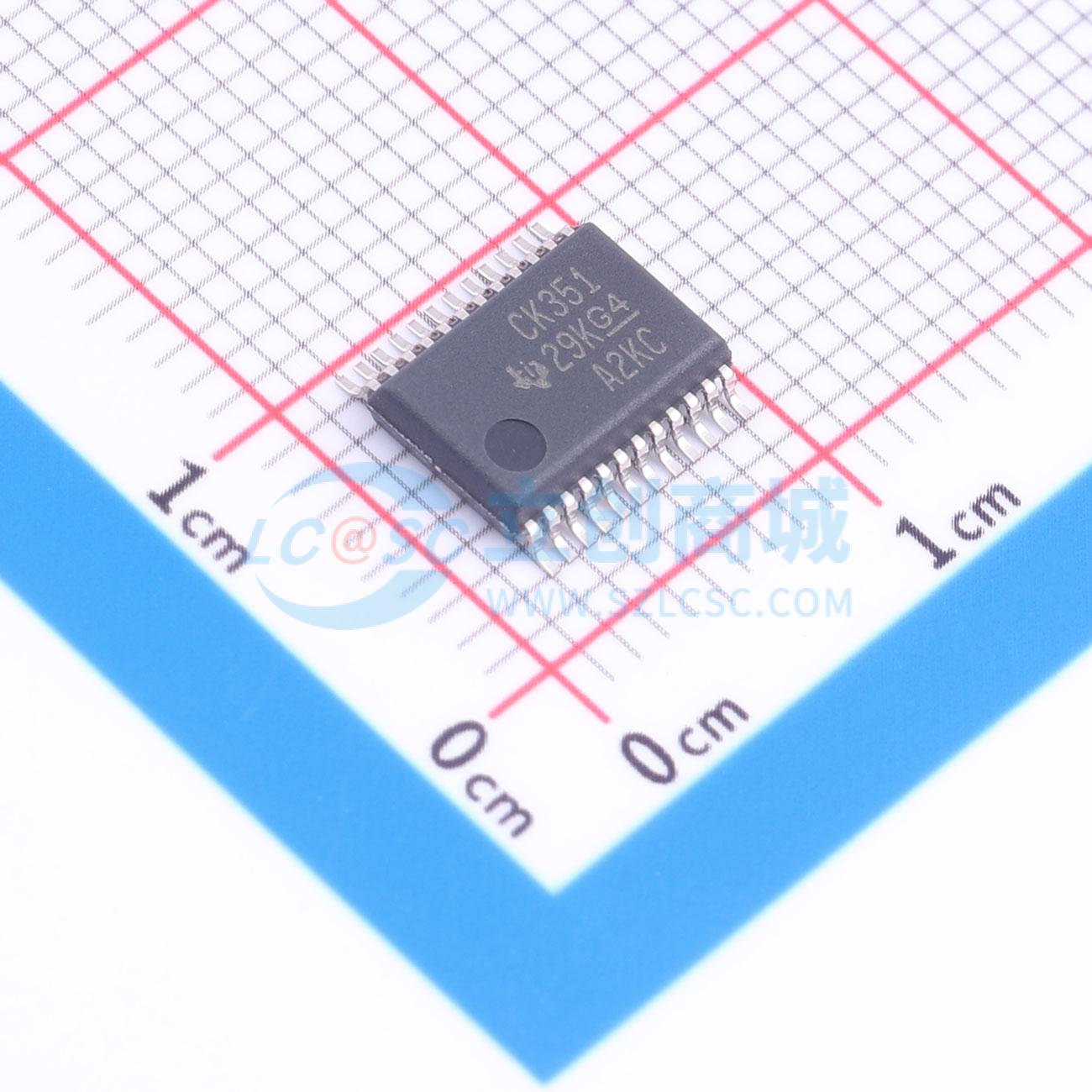

温馨提醒：图片仅供参考，商品以实物为准
CDC351DBR
CDC351DBR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDC351 具有三态输出的 1 线至 10 线 3.3V 时钟驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDC351DBR
- 商品编号
- C701724
- 商品封装
- SSOP-24-208mil
- 包装方式
- 编带
- 商品毛重
- 1.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 100MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 10 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 输出偏斜 | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 输出使能/关断；多路扇出/隔离驱动 |
商品概述
CDC351是一款高性能时钟驱动电路，可将1路输入时钟分配到10路输出，可实现极小偏移以满足时钟分配需求，带有输出使能输入，可将输出禁用至高阻态，标称工作电源电压为3.3V；传播延迟在出厂时通过P0、P1引脚调整，可将器件间偏移控制在指定范围内，P0、P1引脚不供用户使用，应当接地。
商品特性
- 输出偏移低，脉冲偏移低
- 工作电源电压Vcc为3.3V
- 输入输出兼容LVTTL标准
- 支持混合模式信号操作，可在3.3V Vcc下支持5V输入输出电压
- 将1路时钟输入分配为10路输出
- 分布式Vcc和接地引脚可降低开关噪声
- 高驱动输出，IOH为-32mA，IOL为32mA
- 采用EPIC-IIB BiCMOS设计，大幅降低功耗
- 提供塑封小轮廓封装和收缩小轮廓封装可选
应用领域
- 时钟分配应用
- 时钟生成应用
