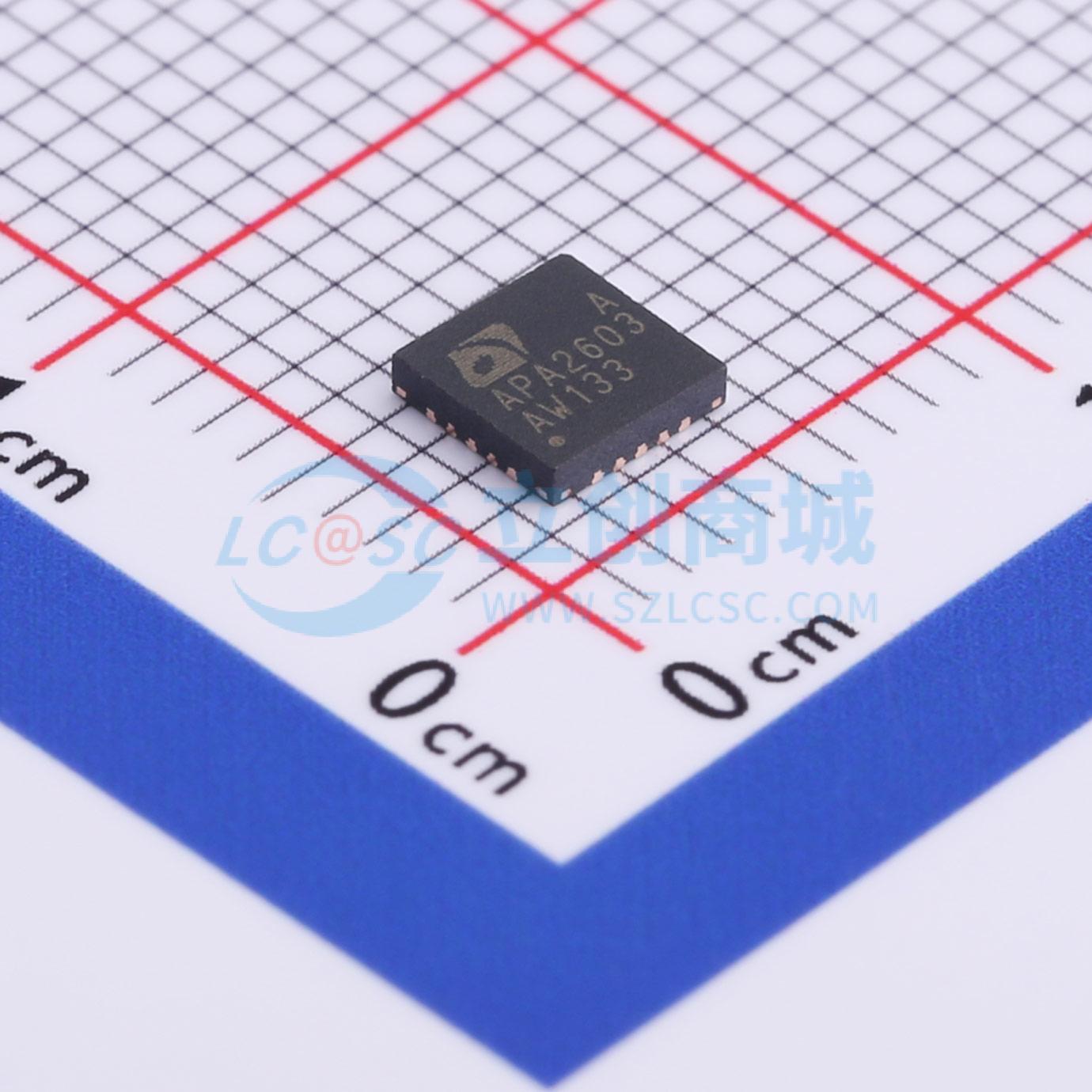

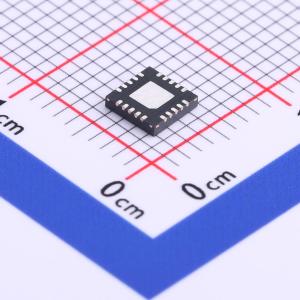

APA2603AQAI-TRG

APA2603A 是一款立体声、高效、无滤波器的 D 类音频放大器，采用 SOP - 24 封装。 APA2603A 提供精确的直流音量控制，增益范围从 +20dB（Vvolume = 0V）到 -80dB（Vvolume = 5V），具有 64 级精确控制。通过 64 级增益设置，很容易获得合适的放大器增益。与传统的 D 类音频放大器相比，无滤波器架构省去了输出滤波器，减少了外部元件数量和元件高度，可节省 PCB 空间和系统成本，简化设计并降低滤波器的功率损耗。 APA2603A 提供 AGC（无削波）功能，该功能可降低大输入信号的动态范围。APA2603A 可为无削波功能提供从 20dB 到 -80dB 的 64 级增益衰减，此功能可避免输出信号削波。 APA2603A 还集成了去噗声电路，可减少电源开启/关闭或关断使能过程中的噗声和咔嗒声。 APA2603A 内置过流和热保护功能，可防止芯片因短路或过热情况而损坏。 APA2603A 将用于扬声器驱动的立体声桥接负载（BTL）模式和用于耳机驱动的立体声单端（SE）模式集成到单个芯片中，两种模式可通过 SE/BTL 输入控制引脚信号轻松切换。 APA2603A 在 5V 电压下能够驱动 4Ω 扬声器输出 2.8W 功率。当 VDD = 5V、P0 = 2.8W 且 RL = 4Ω 时，效率可达 85%。 APA2603A 在 5V 电压下能够驱动 32Ω 耳机输出 60mW 功率。

• 工作电压：3.3V - 5.5V
• 在 P0 = 2.8W、4Ω 扬声器、VDD = 5V 时，效率高达 85%
• 无滤波器 D 类放大器
• 低关断电流 - 在 VDD = 5V 时，IDD = 1μA
• 通过带迟滞的直流电压实现从 -80dB 到 +20dB 的 64 级音量可调
• AGC（无削波）功能 - 禁用：0.45VDD~VDD，浮空 - 最大，电源：地
• 欠压保护（UVP）功能 - 禁用：浮空
• 总谐波失真加噪声（THD + N）= 1% 时的输出功率 - BTL 模式：在 VDD = 5V、RL = 4Ω 时为 2.25W；在 VDD = 5V、RL = 8Ω 时为 1.3W - SE 模式：在 vop = 50、RL = 32Ω 时为 68mW
• 总谐波失真加噪声（THD + N）= 10% 时的输出功率 - 在 VDD = 5V、RL = 4Ω 时为 2.8W；在 VDD = 5V、RL = 8Ω 时为 1.6W
• 所需外部元件较少
• 允许两种输出模式，通过 SE/BTL 引脚输入信号选择 BTL 和 SE 模式，且耳机输出信号同相
• 具有自动恢复功能的热保护和过流保护
• 功率增强型封装 SOP - 24（300mil）、Dip 24（300mil）
• 提供无铅环保器件（符合 RoHS 标准）

• 液晶电视
• DVD 播放器
• 有源扬声器
