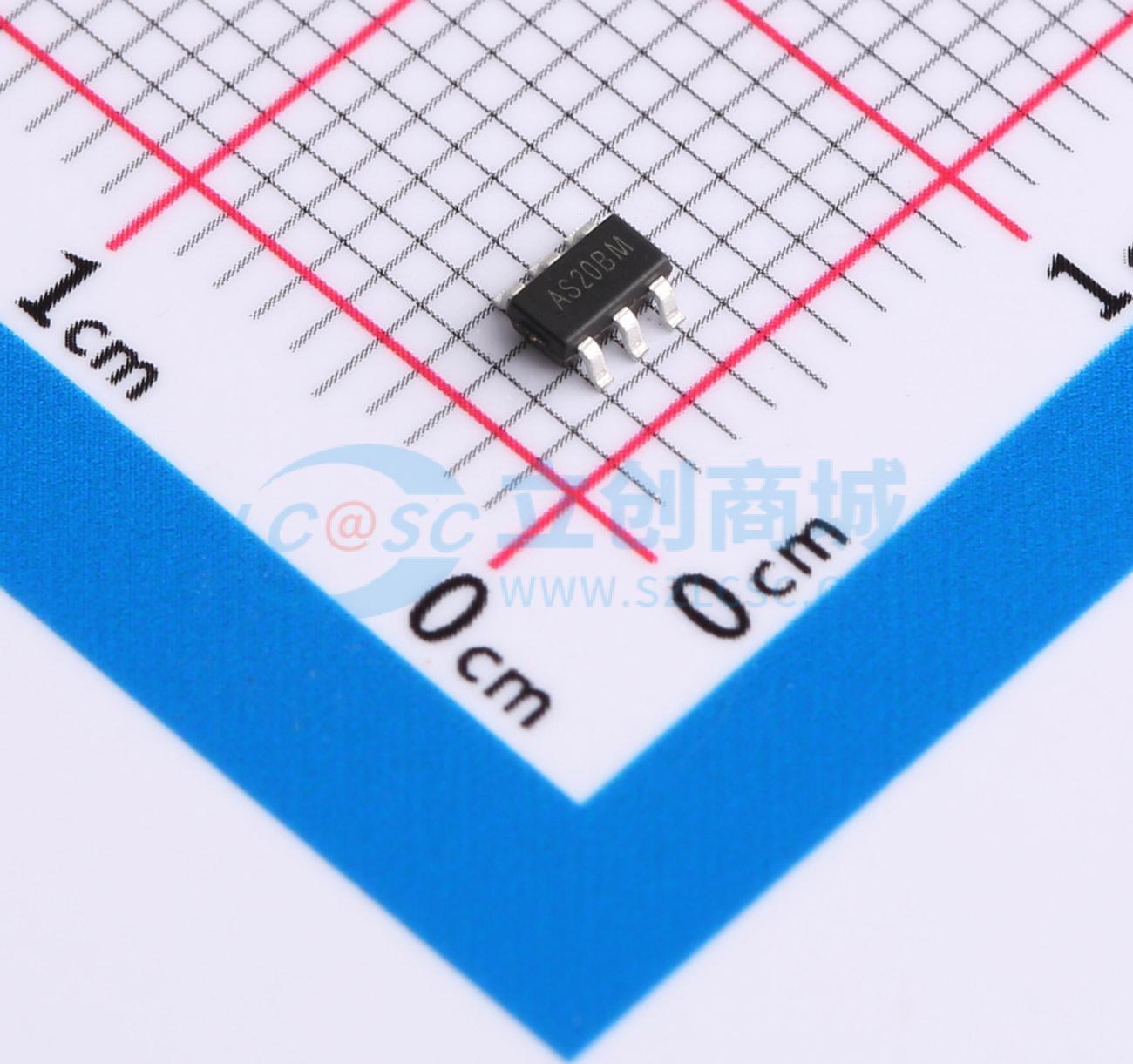

温馨提醒：图片仅供参考，商品以实物为准
EA8105T6R
2A、1.5MHz高效降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EA8105是一款高开关频率、高效率的同步降压调节器,设计用于2.7V至5.5V的输入电压范围。内置低Rds(on)的高/低侧MOSFET,最高效率可达96%,适用于2A连续负载电流。该设备还具有内部补偿设计,简化了应用,并提供短路保护和过温保护。
- 品牌名称
- everanalog(申风)
- 商品型号
- EA8105T6R
- 商品编号
- C691400
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EA8105是一款高开关频率、高效率的同步降压稳压器，设计用于在2.7V至5.5V的输入电压范围内工作。内置的低RDS(ON)高端/低端功率MOSFET不仅减少了外部元件数量，而且效率高达95%，非常适合2A输出电流的应用。EA8105具有100%占空比的低压差工作特性，可延长便携式系统的电池续航时间。此外，该器件在设计时考虑了轻载模式工作，能够在较宽的负载电流范围内提供高效率。内部补偿设计不仅使用户的应用更加简化，还能降低外部元件成本。EA8105采用SOT - 23 - 6封装，使用方便。
