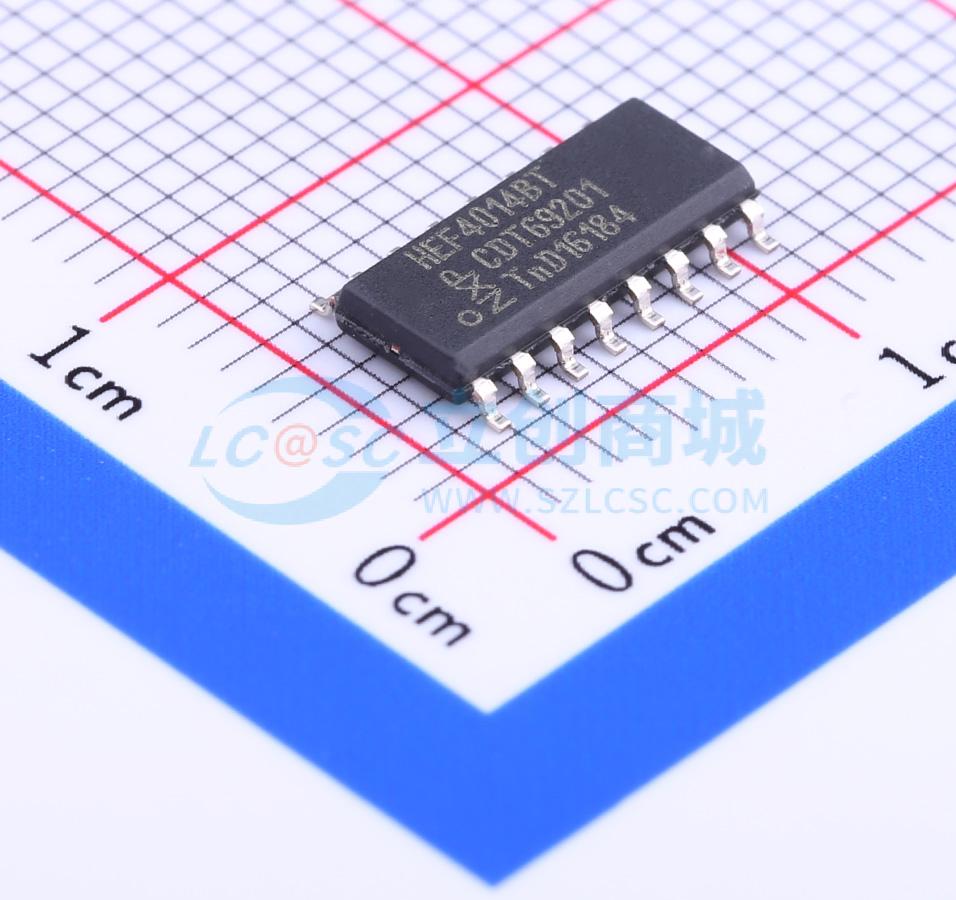

HEF4014BT实物图
  • HEF4014BT商品缩略图
  • HEF4014BT商品缩略图
  • HEF4014BT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HEF4014BT

8位静态移位寄存器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一个完全同步的边沿触发8位静态移位寄存器。具有8个同步并行输入P₀到P₇、一个同步串行数据输入(Dₛ)、一个同步并行使能输入(PE)、一个低到高边沿触发的时钟输入(CP)和来自最后三级的缓冲并行输出(O₅到O₇)。操作是同步的,器件在CP的低到高转换时边沿触发。每个寄存器级是一个D型主从触发器。当PE为高电平时,数据在CP的低到高转换时从P₀到P₇加载到寄存器中。当PE为低电平时,数据从Dₛ移位到第一位,并且寄存器中的所有数据在CP的低到高转换时向右移位一位。时钟输入中的施密特触发作用使电路对较慢的时钟上升和下降时间具有高度耐受性。
品牌名称
Nexperia(安世)
商品型号
HEF4014BT
商品编号
C6727
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.276克(g)

商品参数

属性参数值
商品目录移位寄存器
功能并行至串行
工作电压3V~15V
时钟频率(fc)40MHz
元件数1
属性参数值
每个元件位数8
系列4000B系列
工作温度-40℃~+85℃
耗散功率(Pd)500mW
传播延迟(tpd)80ns@15V,50pF

应用领域

  • 平行到串行转换器
  • 串行数据排队
  • 通用寄存器
