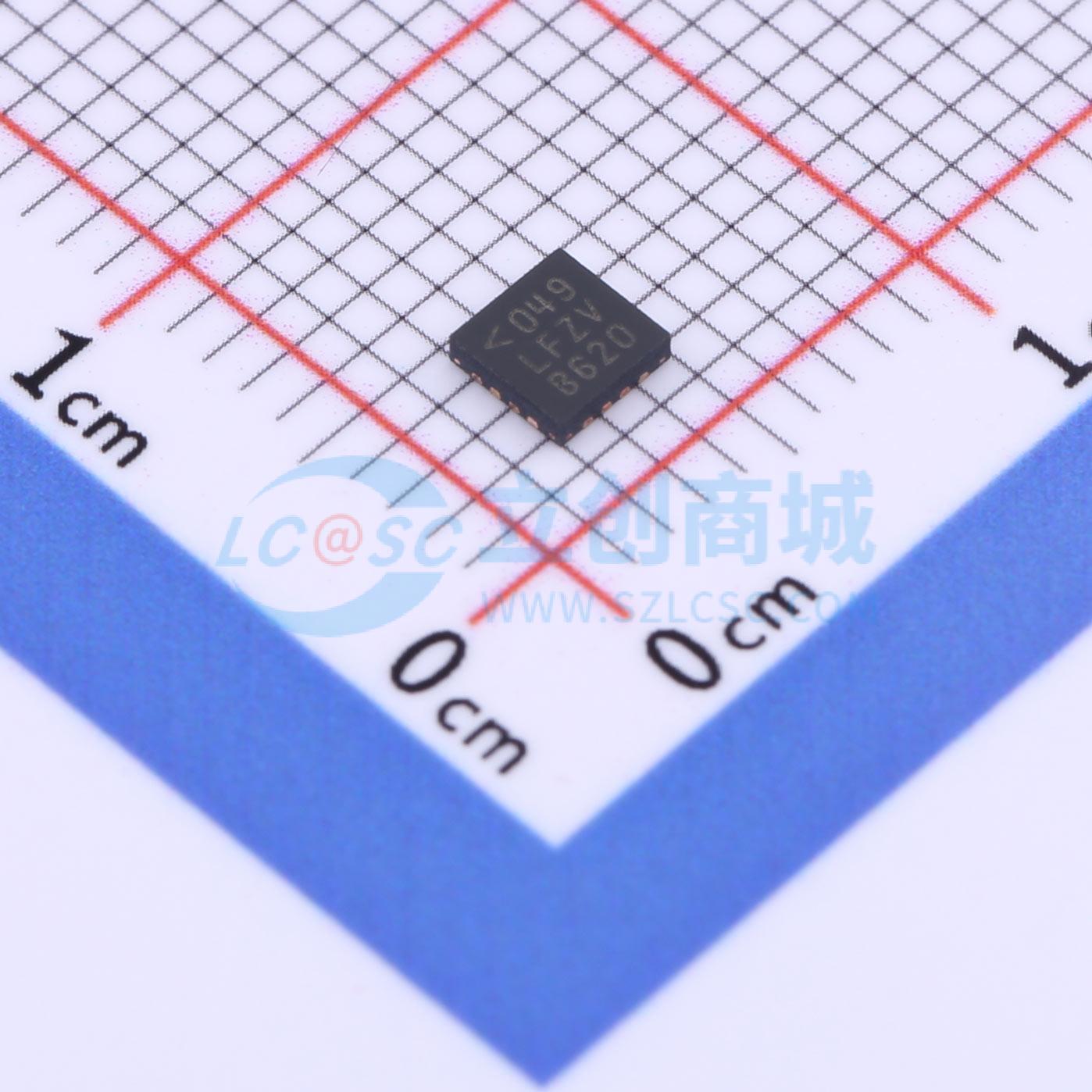

温馨提醒：图片仅供参考，商品以实物为准

LTC3226EUD#TRPBF

具后备 PowerPath 控制器的两节超级电容器充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款带有备用电源路径控制器的两电池串联超级电容器充电器。它包括一个具有可编程输出电压的电荷泵超级电容器充电器、一个低压差稳压器和一个用于在正常模式和备用模式之间切换的电源故障比较器。该恒定输入电流超级电容器充电器旨在将两个串联的超级电容器充电至2.5V至5.3V的电阻可编程输出电压。充电器输入电流限制可通过外部电阻编程，最高可达315mA
品牌名称: ADI(亚德诺)
商品型号: LTC3226EUD#TRPBF
商品编号: C684323
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

LTC3226是一款双电容串联超级电容充电器，带有备用电源路径控制器。它包括一个具有可编程输出电压的电荷泵超级电容充电器、一个低压差稳压器和一个用于在正常模式与备用模式之间切换的掉电比较器。

恒定输入电流超级电容充电器设计用于将两个超级电容串联充电至通过电阻可编程的2.5V至5.3V输出电压。充电器的输入电流限制可通过外部电阻设置，最高可达315mA。

内部备用LDO由超级电容供电，并提供高达2A的峰值输出电流以及可调输出电压。当输入电源低于掉电阈值时，LTC3226会自动进入备用状态，在此状态下，超级电容通过LDO为输出供电。输入电源的掉电电压水平通过外部电阻分压器设置。

低输入噪声、低静态电流和紧凑的封装使LTC3226非常适合小型电池供电应用。内部电流限制和热关断电路允许设备在PROG或CPO引脚对地持续短路的情况下仍能存活。

商品特性

1x/2x 多模式电荷泵超级电容器充电器
自动电池平衡
理想的二极管主电源路径控制器（V_IN 至 VOUT）
内部 2A LDO 备用电源（CPO 至 VOUT）
自动主/备用切换
输入电压范围：2.5V 至 5.5V
可编程 SCAP 充电电压
可编程输入电流限制（最大 315mA）
无负载 I_VIN = 55μA（典型值）
低剖面，16 引脚 3mm x 3mm QFN 封装

应用领域

智能电表
电池供电的工业/医疗设备
3.3V固态硬盘
工业报警器
数据备份供应
电池后备电源供应

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片；均衡芯片
	工作电压	2.5V~5.5V
	最大充电电流	315mA
	充电饱和电压	5.3V
	电池类型	超级电容器

	属性	参数值
	电池节数	2
	工作温度	-40℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	10uA
