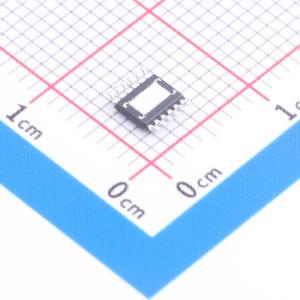

温馨提醒：图片仅供参考，商品以实物为准

LTC3245EMSE#TRPBF

宽输入电压范围、低噪声250mA升降压电荷泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽 VIN 范围、低噪声、250mA 降压-升压型充电泵
品牌名称: ADI(亚德诺)
商品型号: LTC3245EMSE#TRPBF
商品编号: C684333
商品封装: MSOP-12-EP-0.65mm
包装方式: 编带
商品毛重: 0.179492克(g)

商品参数

商品概述

LTC3245是一款开关电容降压-升压型DC/DC转换器，可在2.7V至38V的输入电压下产生稳压输出（3.3V、5V或可调）。该器件采用开关电容分数转换技术，可在较宽的输入电压范围内保持稳压。内部电路会根据输入电压和负载条件自动选择转换比，以优化效率，无需使用电感器。独特的恒定频率架构比传统电荷泵稳压器提供更低噪声的输出。为了在略微增加输出纹波的情况下优化效率，该器件具有引脚可选的突发模式操作。低工作电流（无负载时为20μA，关断时为4μA）和较少的外部元件数量（三个小型陶瓷电容器），使LTC3245非常适合对功率和空间要求较高的汽车/工业应用。该器件具备短路和过温保护功能，提供热增强型12引脚MSOP封装和薄型3mmx4mm 12引脚DFN封装。

商品特性

输入电压范围：2.7V至38V
工作电流：20 - 18μA；关断电流：4μA
12V转5V效率 = 81%
多模式操作（2:1、1:1、1:2），自动模式切换
低噪声、恒定频率操作
引脚可选突发模式操作
输出电压：固定3.3V、5V或可调（2.5V至5V）
最大输出电流：250mA
过温与短路保护
最高工作结温：150℃
热增强型12引脚MSOP封装和薄型12引脚（3mmx4mm）DFN封装

应用领域

汽车电子控制单元（ECU）/CAN收发器电源
工业辅助电源
低功耗12V转5V转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~38V
	静态电流(Iq)	35uA
	输出电阻	3Ω
	能量效率	81%
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	升降压
	输出电压(Vout)	2.5V~5V
	PFM模式	支持
	输出电流(Iout)	250mA
