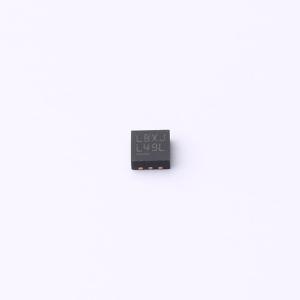

LTC3240EDC-3.3#TRMPBF

3.3V/2.5V 升压/降压型充电泵 DC/DC 转换器

描述: 升降压电荷泵式 DC/DC 转换器可在较宽的输入电压范围（1.8V 至 5.5V）内产生 3.3V 或 2.5V 的固定稳压输出电压。当输入电压高于稳压输出电压时，该转换器作为低压差稳压器工作。一旦输入电压降至比稳压输出电压低 100mV 以内，该器件会自动切换至升压模式
品牌名称: ADI(亚德诺)
商品型号: LTC3240EDC-3.3#TRMPBF
商品编号: C684330
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

升降压电荷泵 DC/DC 转换器可在宽输入电压范围（1.8V 至 5.5V）内产生 3.3V 或 2.5V 的固定稳压输出电压。当输入电压高于稳压输出电压时，该器件作为低压差稳压器工作。一旦输入电压降至稳压输出电压的 100mV 以内，器件会自动切换到升压模式。在升压模式下，它作为恒定频率（1.2MHz）的倍压电荷泵工作。该器件具有低空载工作电流（典型值为 65μA）和关断状态下的超低工作电流（<1μA）。内置软启动电路可防止启动期间产生过大的浪涌电流。热关断和限流电路可使器件在 VOUT 至 GND 持续短路的情况下仍能正常工作。该器件仅需三个小型外部陶瓷电容，应用占位面积极小，采用 6 引脚（2mmx2mm）DFN 封装。

商品特性

升降压电荷泵可产生固定的 3.3V 或 2.5V 输出
输入电压范围：1.8V 至 5.5V
输出电流高达 150mA
自动模式切换
升压模式下恒定频率（1.2MHz）工作
降压模式下作为低压差稳压器工作
低空载静态电流：IQ = 65μA
内置软启动功能可降低浪涌电流
关断时将负载与输入断开
关断电流 < 1μA
短路/热保护
采用 6 引脚（2mmx2mm）DFN 封装

应用领域

2 节 AA 电池供电至 2.5V
2 - 3 节 AA 电池/锂离子电池供电至 3.3V
各种手持产品中相机、I/O 电源、音频、PC 卡、各类逻辑电路等的低功耗电源
锂离子电池供电至 3.3V，输出电流高达 150mA

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.5V
	静态电流(Iq)	100uA
	输出电阻	7.5Ω
	能量效率	87%

	属性	参数值
	开关频率	1.2MHz
	工作温度	-40℃~+85℃
	功能类型	升降压
	输出电压(Vout)	3.168V~3.432V
	输出电流(Iout)	150mA
