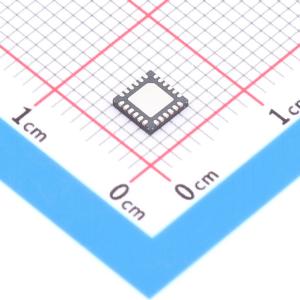

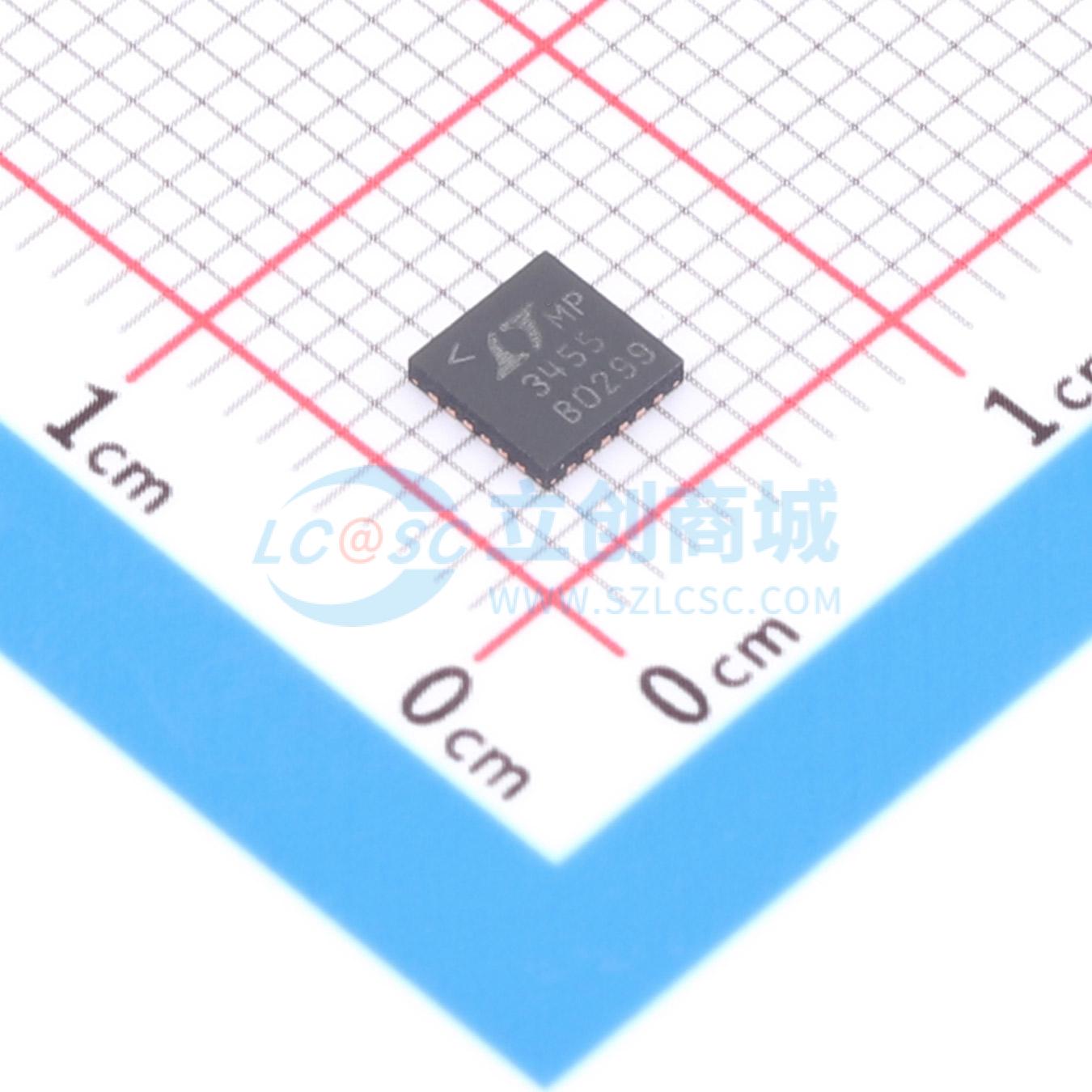

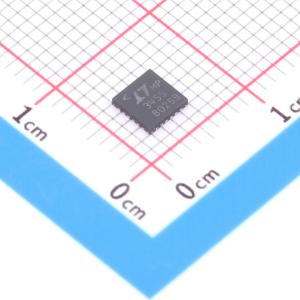

温馨提醒：图片仅供参考，商品以实物为准

LTC3455EUF#TRPBF

具有 USB 电源管理器和锂离子电池充电器的双 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是适用于各种便携式应用的完整电源管理解决方案。这些设备包含两个同步降压 DC/DC 转换器、一个 USB 电源控制器、一个功能齐全的锂离子电池充电器、一个热插拔输出、一个低电量指示器和许多内部保护功能。该产品提供了一种小型、简单的解决方案，可从三种不同的电源获取电力：单节锂离子电池、USB 端口和壁式适配器。在所有条件下，从 USB 总线汲取的电流都会被精确限制。只要有 USB 或壁式适配器存在，电池充电器就会启用，并且设备的所有内部电源都将从合适的外部电源获取。关机时，所有输出都会接地放电，以实现完全的输出断开。这些设备采用 4mm×4mm 24 引脚外露焊盘 QFN 封装。
品牌名称: ADI(亚德诺)
商品型号: LTC3455EUF#TRPBF
商品编号: C684809
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.133714克(g)

商品参数

商品概述

LTC3455/LTC3455-1是适用于多种便携式应用的完整电源管理解决方案。这些设备包含两个同步降压DC/DC转换器、一个USB电源控制器、全功能锂离子电池充电器、热插拔输出、低电量指示器以及众多内部保护特性。LTC3455/LTC3455-1提供了一个小型简单的解决方案，可以从三个不同的电源获取电力：单节锂离子电池、USB端口和墙适配器。从USB总线汲取的电流在所有条件下都能被精确限制。每当USB或墙适配器存在时，电池充电器将被启用，并且设备的所有内部电源都从适当的外部电源获取。在关机期间，所有输出都会放电至地，以实现完全输出断开。这些设备采用4mm x 4mm x 0.75mm 24引脚裸露焊盘QFN封装。

商品特性

无缝切换输入电源：锂离子电池、USB 和 5V 电源适配器
精确的 USB 电流限制（500mA/100mA）
两个高效率 DC/DC 转换器：最高可达 96%
热调节最大化电池充电速率，而不会过热
全功能锂离子电池充电器，LTC3455 的浮充电压为 4.2V，LTC3455-1 的浮充电压为 4.1V
4.1V 浮充电压（LTC3455-1）提高电池寿命和高温安全裕度
SDIO 和存储卡的热插拔输出
可通过引脚选择的突发模式操作
输出断开：关机期间所有输出放电至地
提供 4mmx4mmx0.75mm 24 引脚 QFN 封装

应用领域

手持电脑
数码相机
便携式媒体播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	2uA
