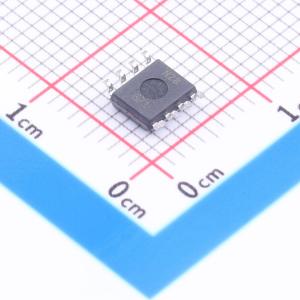

温馨提醒：图片仅供参考，商品以实物为准
LTC3490ES8#PBF
单节电池提供 350mA 的 LED 驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3490ES8#PBF
- 商品编号
- C684826
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 1V~3.2V | |
| 开关频率 | 1.3MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 2.8V~4V | |
| 输出电流 | 350mA | |
| 调光 | 模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC3490 为1W LED应用提供恒流驱动。它是一个高效率升压转换器，可以从1或2节镍氢或碱性电池工作，并生成350mA的恒定电流，最大电压可达4V。它包含一个100mΩ的NFET开关和一个130mΩ的PFET同步整流器。内部设定的固定开关频率为1.3MHz。
如果输出负载断开，LTC3490将输出电压限制在4.7V。它还具有模拟调光功能，可以根据CTRL/SHDN引脚电压按比例减少驱动电流。当电池电压低于每节1V时，低电池逻辑输出会发出信号。欠压锁定电路会在电池电压低于每节0.85V时关闭LTC3490。反馈回路内部补偿以最小化元件数量。
商品特性
- 350mA 恒定电流输出
- 2.8V 至 4V 输出范围
- 1 节或 2 节 NiMH 或碱性电池输入
- 同步整流：最高可达 90% 效率
- 固定频率工作：1.3MHz
- 低静态电流：<1mA
- 极低关断电流：<50μA
- 开路 LED 输出限制为 4.7V
- V_IN 范围：1V 至 3.2V
- 调光控制
- 欠压锁定以保护电池
- 低剖面（0.75mm）3mm x 3mm 热增强型 8 引脚 DD 和 S8 封装
应用领域
- 便携照明
- 可充电手电筒
