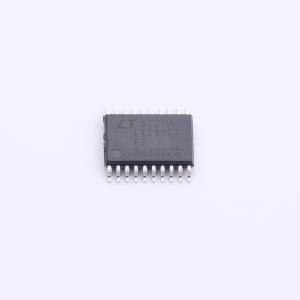

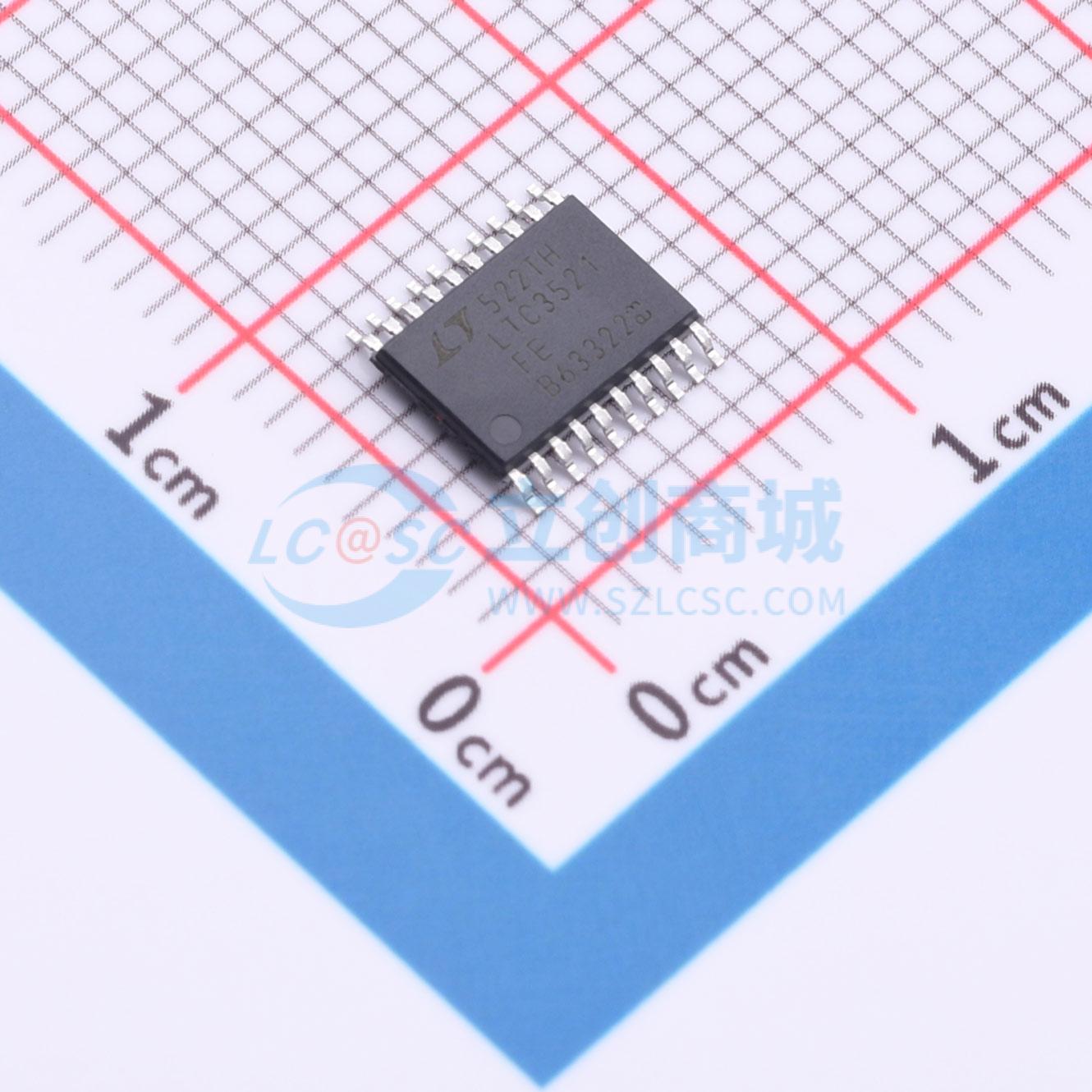

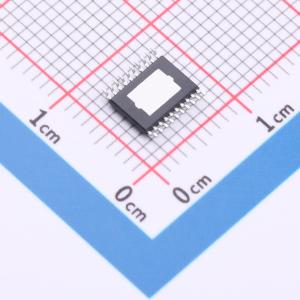

LTC3521EFE#PBF

LTC3521 结合了1A同步升降压 DC/DC 转换器和双600mA同步降压 DC/DC 转换器。1.1MHz的开关频率在保持高效率的同时最小化了解决方案的尺寸。所有三个转换器都具有软启动和内部补偿功能，以减小解决方案的尺寸并简化设计过程。

降压转换器采用电流模式控制，并利用内部同步整流器来提高效率。降压转换器支持100%占空比操作，以延长电池寿命。如果PWM引脚保持低电平，降压转换器会在高负载下自动从突发模式切换到PWM模式。当PWM引脚保持高电平时，降压转换器将保持在低噪声、1.1MHz PWM模式。

升降压转换器采用连续导通模式工作，以最大化效率并最小化噪声。在轻负载下，升降压转换器可以运行在突发模式，以提高效率并降低无负载待机电流。

LTC3521 提供<2µA的关断模式、过温关断以及所有转换器上的电流限制保护。LTC3521 有24引脚0.75mm x 4mm x 4mm QFN封装和20引脚热增强型TSSOP封装可供选择。

• 三个高效率DC/DC转换器：
  • 升降压（VOUT：1.8V至5.25V，IOUT：1A）
  • 双降压（IOUT：600mA）
• 1.81至5.5V输入电压范围
• 引脚可选的突发模式操作
• 突发模式操作下的总静态电流为30μA
• 独立的电源良好指示输出
• 集成软启动
• 热保护和过流保护
• 关断时电流小于2μA
• 小尺寸4mm x 4mm QFN和热增强TSSOP封装

• 条码阅读器
• 医疗仪器
• 手持终端
• PDA，手持个人电脑
• GPS接收机
