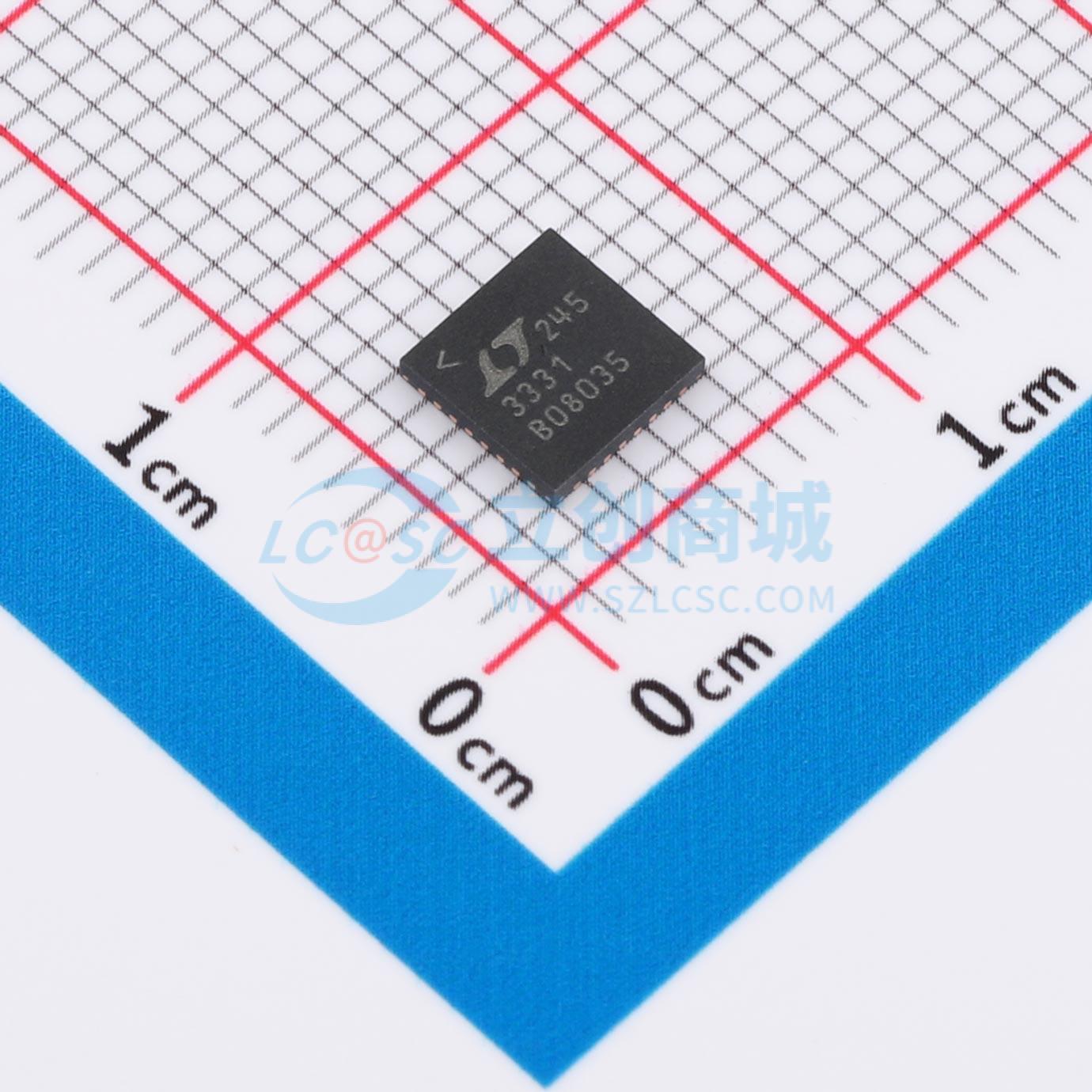

温馨提醒：图片仅供参考，商品以实物为准

LTC3331IUH#PBF

具能量收集电池充电器的毫微功率降压-升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3331 集成了一个高压能量收集电源以及一个由可充电电池供电的降压 - 升压型 DC/DC 转换器，可为替代能源应用打造单一输出电源。一个 10mA 的分流器允许利用收集到的能量对电池进行简单充电，同时低电池断开功能可防止电池深度放电。该能量收集电源由一个集成式全波桥式整流器和一个高压降压型 DC/DC 转换器组成，可从压电、太阳能或磁源收集能量
品牌名称: ADI(亚德诺)
商品型号: LTC3331IUH#PBF
商品编号: C684484
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.196292克(g)

商品参数

商品概述

LTC3331集成了高压能量收集电源以及由可充电电池供电的降压-升压型DC/DC转换器，可为替代能源应用提供单输出电源。一个10mA的并联稳压器允许利用收集的能量对电池进行简单充电，同时低电池电量断开功能可防止电池深度放电。能量收集电源由集成的全波桥式整流器和高压降压型DC/DC转换器组成，可从压电、太阳能或磁源收集能量。两个DC/DC转换器均可向单输出端输送能量。当有收集的能量可用时，降压转换器工作，将电池的静态电流消耗降至并联充电器所需的200nA，从而延长电池寿命。仅当没有收集到能量时，降压-升压转换器才为VOUT供电。还集成了超级电容器平衡器，可增加能量存储。通过引脚逻辑输入可对输入和输出的电压和电流设置进行编程。LTC3331采用5mm×5mm QFN - 32封装。

商品特性

带输入优先级的双输入、单输出DC/DC转换器
能量收集输入：3.0V至19V降压型DC/DC转换器
电池输入：最高4.2V降压-升压型DC/DC转换器
带可编程浮动电压（3.45V、4.0V、4.1V、4.2V）的10mA并联电池充电器
低电池电量断开功能
超低静态电流：无负载时为950nA
集成超级电容器平衡器
最高50mA输出电流
可编程DC/DC输出电压、降压欠压锁定和降压-升压峰值输入电流
集成低损耗全波桥式整流器
输入保护并联稳压器：当VIN≥20V时，最高25mA
5mm×5mm QFN - 32封装

应用领域

能量收集
带电池备份的太阳能供电系统
无线暖通空调传感器和安全设备
移动资产跟踪

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~19V
	输出电压	1.8V~5V
	输出电流	50mA
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	950nA
	开关管(内置/外置)	内置
	输出类型	固定
