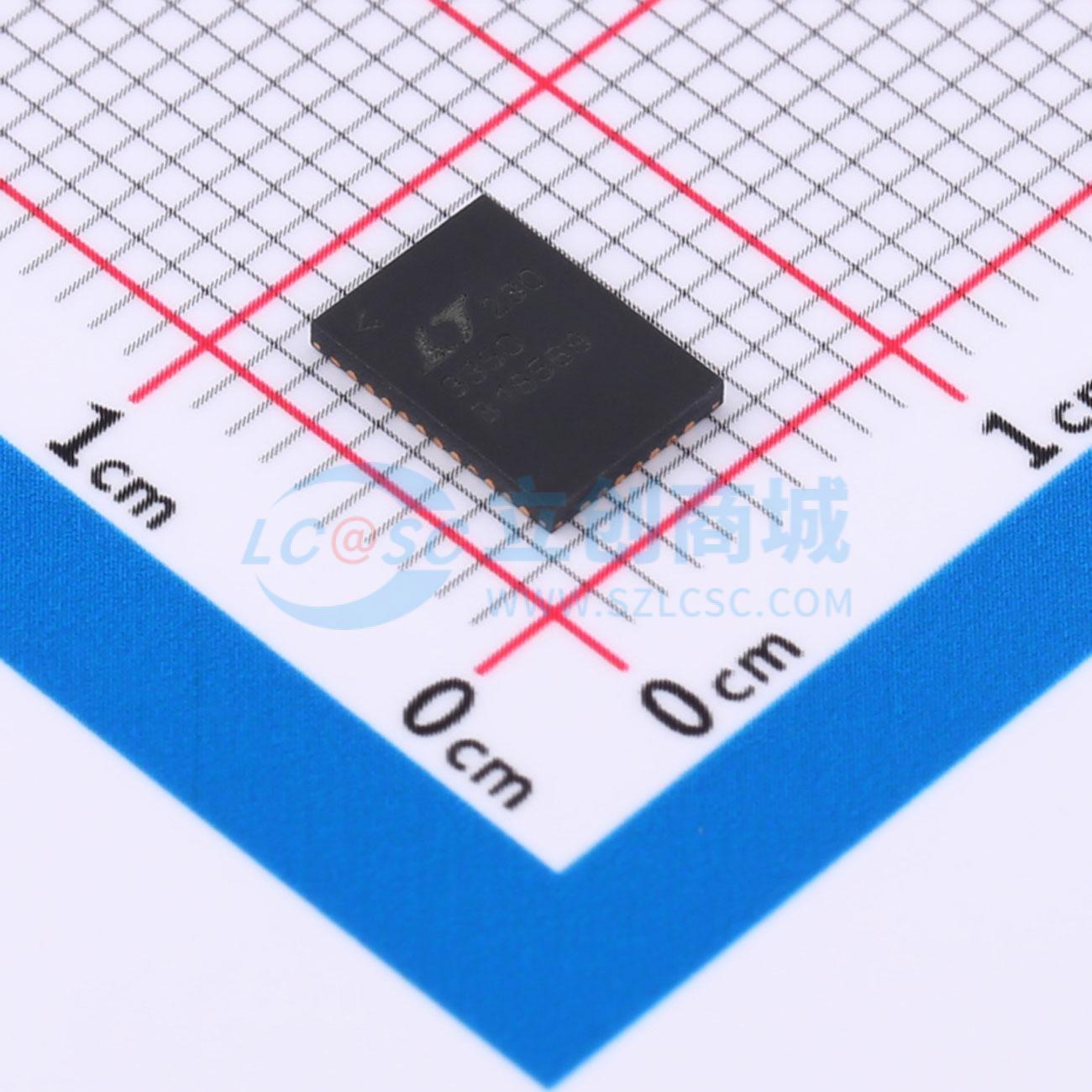

温馨提醒：图片仅供参考，商品以实物为准

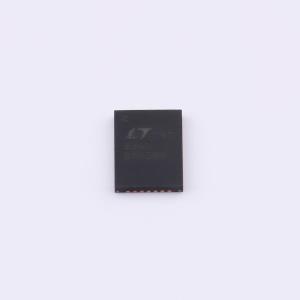

LTC3350EUHF#TRPBF

高电流超级电容器备份控制器和系统监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 大电流超级电容器后备控制器和系统监视器
品牌名称: ADI(亚德诺)
商品型号: LTC3350EUHF#TRPBF
商品编号: C684490
商品封装: QFN-38-EP(7x5)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

LTC3350是一种备份电源控制器，可以对一到四个超级电容的串联堆栈进行充电和监控。LTC3350的同步降压控制器驱动N沟道MOSFET，以实现具有可编程输入电流限制的恒流/恒压充电。此外，降压转换器可以反向运行作为升压转换器，从超级电容堆栈向备份供电轨提供电力。内部平衡器消除了对外部平衡电阻的需求，每个电容都有一个分流调节器用于过压保护。

LTC3350监控系统电压、电流、堆栈电容和堆栈ESR，这些都可以通过I2C/SMBus读取。双理想二极管控制器使用N沟道MOSFET，为从输入端和超级电容到备份系统供电提供了低损耗的电源路径。LTC3350采用低剖面38引脚5mm x 7mm x 0.75mm QFN表面贴装封装。

商品特性

高效同步降压 CC/CV 充电，支持一到四个串联超级电容器
备份模式下的升压模式可更大程度地利用超级电容器中存储的能量
14 位 ADC 用于监测系统电压/电流、电容和 ESR
主动过压保护分流
内部主动平衡器—无需平衡电阻
VIN：4.5V 至 35V，VCAP(n)：每个电容器最高 5V，充电/备份电流：O+A
可编程输入电流限制优先考虑系统负载而非电容器充电电流
双理想二极管 PowerPath 控制器
所有 N-FET 充电器控制器和 PowerPath 控制器
紧凑的 38 引脚 5mm x 7mm QFN 封装

应用领域

高电流12V持续供电UPS
服务器/大规模存储/高可用性系统

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片；均衡芯片
	工作电压	4.5V~35V
	最大充电电流	10A
	电池类型	超级电容器

	属性	参数值
	电池节数	1~4
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	4mA
	接口类型	I2C；SMBus
