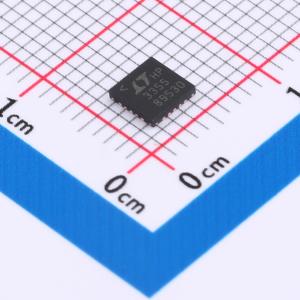

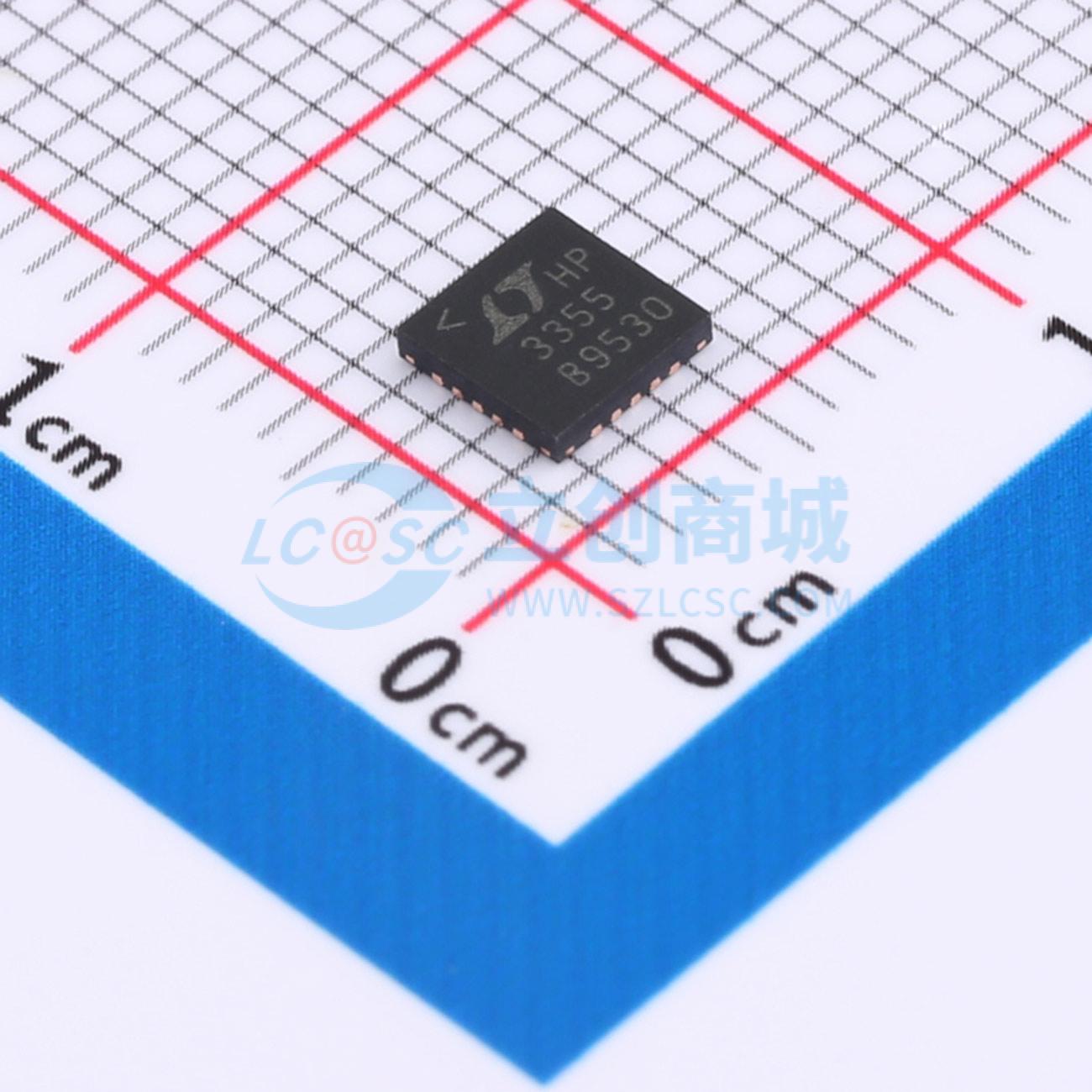

LTC3355EUF#TRPBF

具集成型 SCAP 充电器和后备稳压器的 20V 1A 降压型 DC/DC 系统 IC

描述: LTC3355是一款完整的输入电源中断穿越式DC/DC系统。该器件在向VOUT输送负载电流的同时为超级电容器充电，并在VIN电源中断时利用超级电容器的能量为VOUT提供持续备用电源。LTC3355内置一个非同步、恒定频率、电流模式的单片式1A降压开关稳压器，可在最高20V的输入电源下提供2.7V至5V的稳压输出电压
品牌名称: ADI(亚德诺)
商品型号: LTC3355EUF#TRPBF
商品编号: C684497
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.86克(g)

商品参数

商品概述

LTC3355是一款完整的输入电源中断穿越式DC/DC系统。该器件在向VOUT输送负载电流的同时为超级电容器充电，并在VIN电源中断时利用超级电容器的能量为VOUT提供持续的备用电源。LTC3355包含一个非同步恒定频率电流模式单片1A降压开关稳压器，可从最高20V的输入电源提供2.7V至5V的稳压输出电压。一个1A可编程CC/CV线性充电器从VOUT为超级电容器充电。当VIN电源降至PFI阈值以下时，该器件的恒定频率非同步电流模式5A升压开关稳压器将超级电容器的能量输送至VOUT。热调节环路可在将管芯温度限制在110℃的同时最大化充电电流。该IC具有升压、充电和VIN可编程电流限制功能。LTC3355采用20引脚4mm×4mm QFN表面贴装封装。

商品特性

VIN电压范围：3V至20V
VOUT电压范围：2.7V至5V
1A电流模式降压主稳压器
由单个超级电容器供电的5A升压备用稳压器
升压稳压器可低至0.5V工作，以最大限度利用超级电容器能量
可编程超级电容器充电电流高达1A，具备过压保护功能
充电器支持单节CC/CV电池充电
可编程VIN电流限制
可编程升压电流限制
VIN电源故障指示器
VCAP电源正常指示器
VOUT上电复位输出
紧凑的20引脚4mm×4mm QFN封装

应用领域

穿越式“临终喘息”电源
功率计
工业报警器
固态硬盘

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	2.7V~5V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	120uA；265uA
	开关管(内置/外置)	内置
	输出类型	可调
