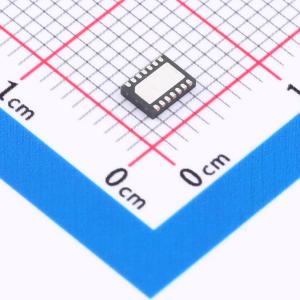

温馨提醒：图片仅供参考，商品以实物为准

LTC3446EDE#TRPBF

具双 VLDO 稳压器的单片式降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3446 将一个同步降压型 DC/DC 转换器与两个极低压差（VLDO）线性稳压器相结合，可从单一输入电压提供多达三路降压输出电压。该输入电压范围非常适合锂离子电池供电的应用，也适用于由 5V 或 3.3V 电源轨为低压逻辑电路供电。VLDO 稳压器的输出电压范围可低至 0.4V，降压转换器的输出电压范围可低至 0.8V
品牌名称: ADI(亚德诺)
商品型号: LTC3446EDE#TRPBF
商品编号: C684791
商品封装: DFN-14(4x3)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

LTC3446将一个同步降压DC/DC转换器与两个极低压差（VLDO）线性稳压器相结合，可从单一输入电压提供多达三路降压输出电压。输入电压范围非常适合锂离子电池供电的应用，也适用于从5V或3.3V电源轨为低压逻辑电路供电。VLDO稳压器的输出电压范围可低至0.4V，降压转换器的输出电压范围可低至0.8V。 1A同步降压转换器以高效率（典型值为85%）提供主输出。两个300mA的VLDO稳压器可由主输出供电，以提供另外两路较低电压的输出。内置的电源监视器可提供电源正常指示。降压转换器以2.25MHz的频率进行开关操作，允许使用小型表面贴装电感和电容。恒定频率电流模式操作可产生可控的输出频谱和快速的瞬态响应。模式选择引脚可启用自动突发模式操作，以在轻载时实现更高效率；也可禁用该模式，以在极低负载下实现低噪声运行。两个VLDO稳压器搭配低至1µF的陶瓷输出电容时仍能保持稳定。

商品特性

单输入电源实现高效率三路降压输出
1A同步降压稳压器提供主降压输出，并为两个300mA的VLDO线性稳压器供电
输出电压低至400mV（VLDO输出）
电源正常输出
输入电压范围：2.7V至5.5V
每个电源均有独立的使能引脚
所有输出均启用时，无负载静态电流低（典型值为140µA）
恒定频率电流模式操作
2.25MHz开关频率，使用小型电感
可禁用的自动突发模式操作，轻载时实现高效率
基准精度为±1.5%
过温保护
采用散热增强型4mm×3mm 14引脚DFN封装

应用领域

低功耗手持设备
为数字逻辑、I/O、FPGA、CPLD、ASIC和CPU提供低电压和多电压电源

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	5.5V
	输出电压	400mV~5.5V；800mV
	输出电流	1A；300mA；300mA
	电源纹波抑制比(PSRR)	-
	压差	175mV@(300mA)

	属性	参数值
	静态电流(Iq)	140uA
	噪声	-
	特性	PG脚；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	3
