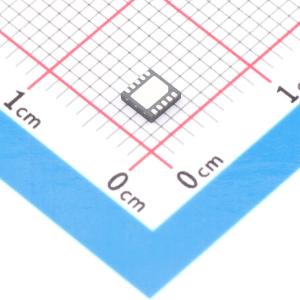

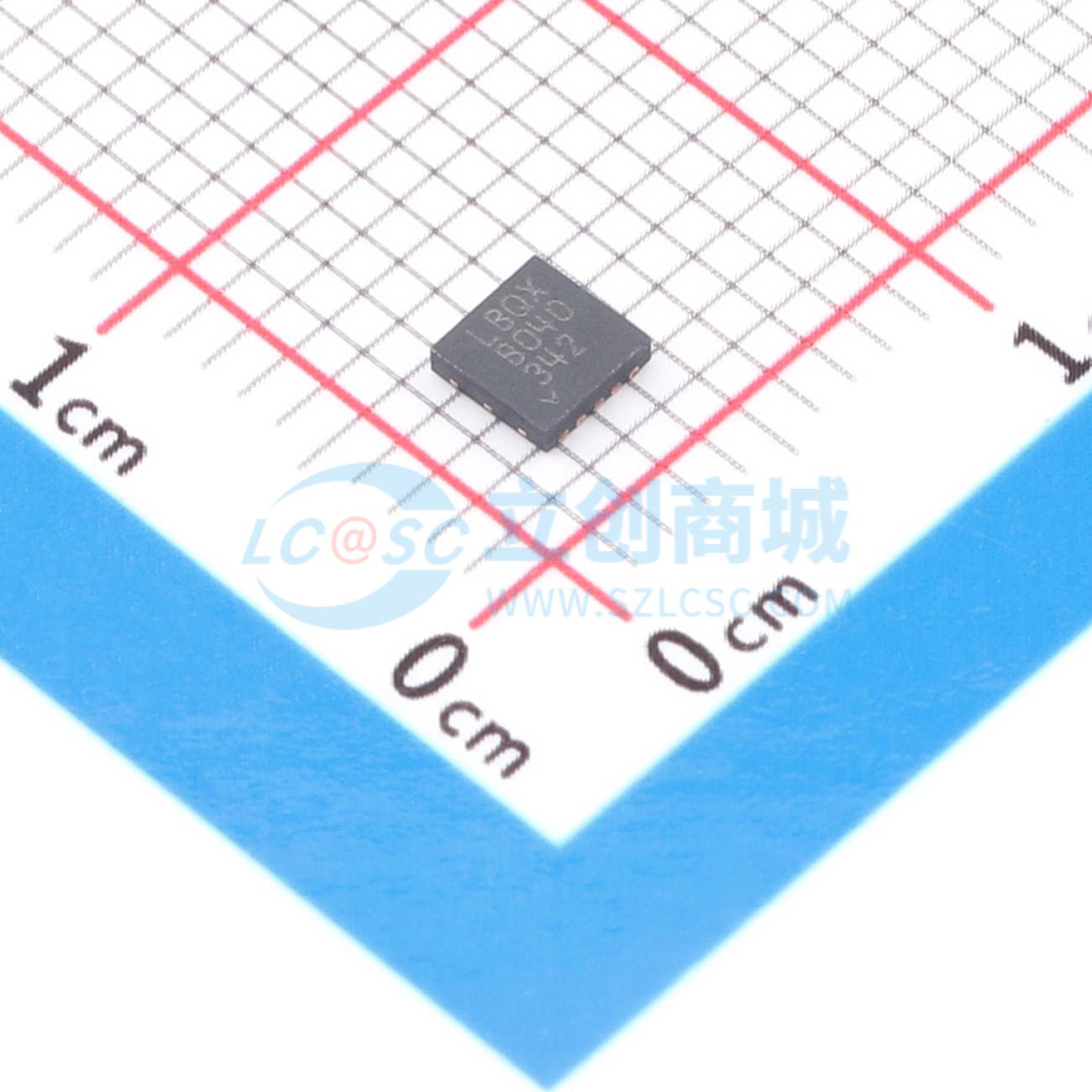

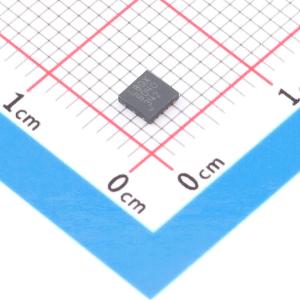

温馨提醒：图片仅供参考，商品以实物为准
LTC3454EDD#TRPBF
1A 同步降压-升压型高电流 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款同步降压-升压DC/DC转换器，可在单节锂离子电池输入下，以高达1A的电流驱动单个高功率LED。该稳压器根据输入电压和LED正向电压，以同步降压、同步升压或降压-升压模式运行。在锂离子电池的整个可用范围（2.7V至4.2V）内，可实现大于90%的P_LED/P_IN效率。LED电流可通过双外部电阻和双使能输入编程为四个级别之一，包括关断状态。关断时不消耗电源电流。高恒定工作频率1MHz允许使用小型外部组件。采用低热阻、低外形（0.75mm）的10引脚（3mm×3mm）DFN封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3454EDD#TRPBF
- 商品编号
- C684807
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.131778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3.5% |
商品概述
LTC3454是一款同步升降压DC/DC转换器，针对从单节锂离子电池输入驱动单个大功率LED，电流高达1A而优化。该调节器根据输入电压和LED正向电压，可在同步降压、同步升压或升降压模式下运行。在整个锂离子电池可用范围内（2.7V至4.2V），效率可达到90%以上。
LED电流可通过两个外部电阻和两个使能输入编程为四个级别之一，包括关断。在关断状态下，不会汲取任何电源电流。
1MHz的高恒定工作频率允许使用小型外部元件。LTC3454采用低剖面（0.75mm）热增强型10引脚（3mmx3mm）DFN封装。
