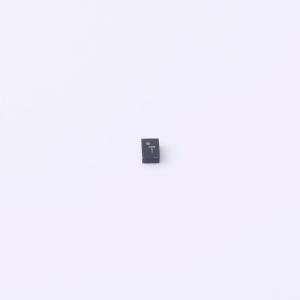

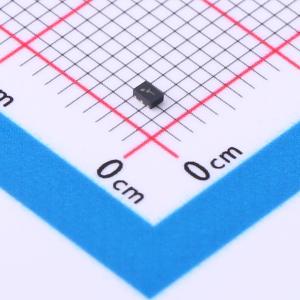

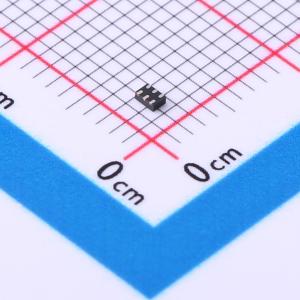

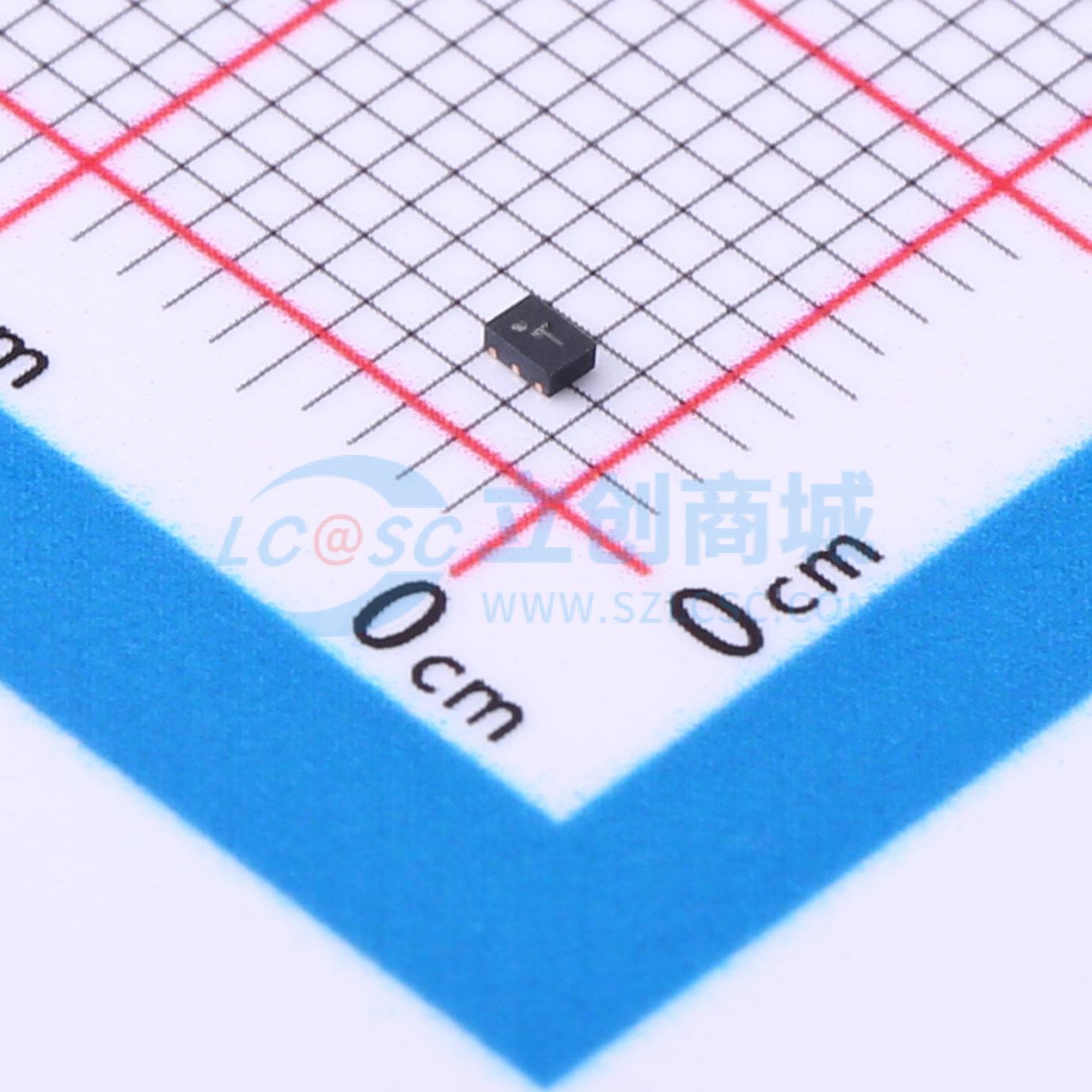

USBULC6-2M6
超宽带ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超大带宽ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- USBULC6-2M6
- 商品编号
- C672213
- 商品封装
- UQFN-6
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 17V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品概述
USBULC6 - 2M6是一款单片、专用分立器件，专为高速接口的静电放电（ESD）保护而设计。 其超低线路电容可提供高带宽，并确保高水平的信号完整性，同时不影响对下游敏感芯片的保护，使其能抵御最严苛的ESD冲击。
商品特性
- 为2条数据线提供15 kV ESD保护
- 必要时可保护5 V V_BUS
- 超低电容：在F = 240 MHz时为0.65 pF
- 极低漏电流：最大0.5 μA
- 与压敏电阻相比响应时间更快
- μQFN 6引脚封装
- 符合RoHS标准
- 必要时对V_BUS进行ESD保护
- 高带宽，最大限度减少对数据信号质量的影响
- 占用PCB空间小
- 低漏电流可延长电池供电设备的工作时间
- 单片集成提供更高可靠性
- 符合IEC 61000 - 4 - 2 4级标准
- 15 kV空气放电
- 8 kV接触放电
应用领域
- USB 2.0端口，包括高达480 Mb/s的高速USB端口以及全速和低速USB端口
- 以太网端口：10/100/1000 Mb/s
- 视频线路保护
- 便携式电子设备
