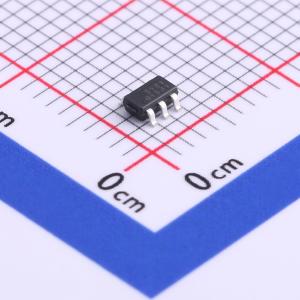

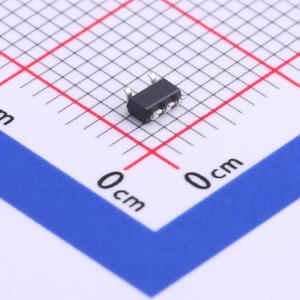

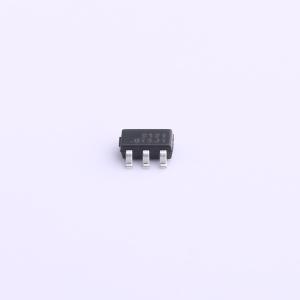

温馨提醒：图片仅供参考，商品以实物为准
MT83121NSBR
5V 输入 1.5A/2A 峰值 2.5MHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT83121 是一款 2.5MHz 的 2A 峰值同步降压转换器,输入电压范围为 2.5V 至 6V,输出电压范围为 0.6V 至输入电压。它具有 100% 占空比操作、2.5MHz 开关频率、15uA 低静态电流、内置 260mΩ/180mΩ 功率开关和循环限流保护等功能。
- 品牌名称
- M3TEK(莱颉)
- 商品型号
- MT83121NSBR
- 商品编号
- C669578
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MT83121是一款2.5MHz、2A峰值的恒定导通时间（COT）控制同步降压转换器。由于具备100%占空比工作能力，它能在2.5V至6V的输入电压下工作，并提供0.6V至输入电压的输出范围。恒定导通时间控制方案简化了环路补偿，提供出色的负载瞬态响应。MT83121仅消耗极低的15μA静态电流，因此在轻载时具有卓越的效率。控制环路中的高增益误差放大器提供出色的负载和线性调整率。专有的自适应导通时间帮助MT83121在整个负载范围内实现近乎恒定的开关频率。MT83121具备逐周期电流限制和打嗝模式，以保护其免受过载或短路故障影响。MT83121采用低外形5引脚SOT23封装。
商品特性
- 2.5V至6V宽输入范围
- 专有的快速瞬态恒定导通时间
- 采用低ESR陶瓷输出电容时架构稳定
- +/-2%的0.6V反馈电压
- 2.5MHz开关频率
- 15μA低静态电流
- 1.5A连续和2A峰值输出电流
- 100%占空比工作
- 内置260mΩ/180mΩ功率开关
- 内部1msec软启动
- 逐周期电流限制保护
- 过载和短路打嗝模式
- 输入欠压/过压锁定
- 关断时输出放电功能
- 热关断保护
- 用于短路和过载保护的打嗝模式
- 采用SOT23_5L封装
- 无铅，符合RoHS标准
应用领域
- 固态硬盘和硬盘驱动器
- WiFi射频模块
- DC/DC微型模块
- 智能手机和平板电脑
