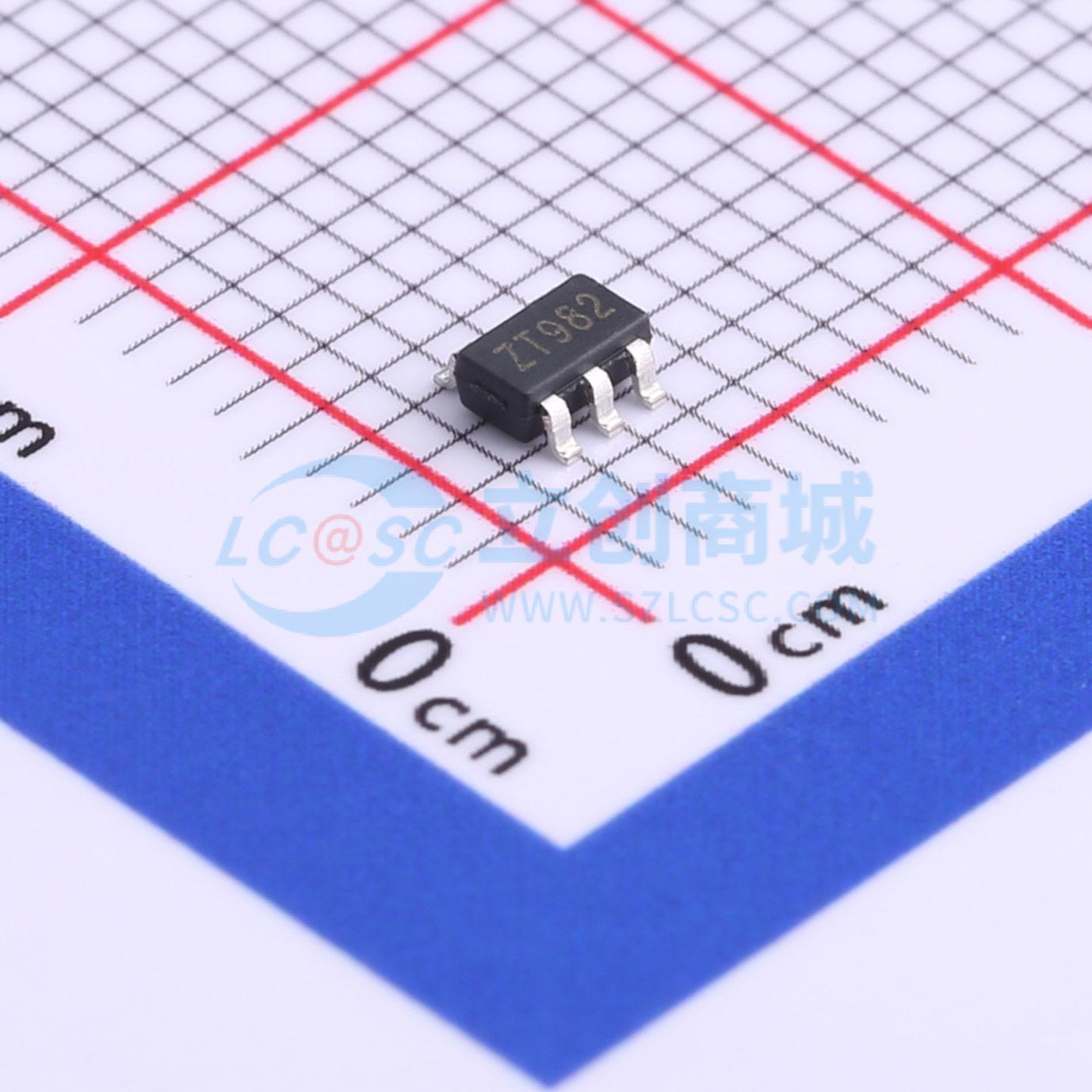

温馨提醒：图片仅供参考，商品以实物为准
FP355KR-G1
FP355KR-G1
- 商品型号
- FP355KR-G1
- 商品编号
- C669650
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | 2.7V~12V | |
| 增益 | - | |
| 带宽 | 32kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -20℃~+125℃ | |
| 差分电压 | -12V~1.5V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 模拟输出接口；高边检测 |
商品概述
FP355是一款宽共模范围的高端轨电流测量IC，适用于电池充电器或开关电源等电源系统应用。它包含一个差分输入放大器和一个发射极输出的NPN晶体管。通过三个外部电阻，轨电流信号可轻松转换为IC输出引脚处的放大电压信号。此外，可通过改变三个外部电阻的值来调整增益。
商品特性
- 独立电源电压：2.7至12V
- 宽输入共模电压：2.7至12V
- 源电流发射极输出
- 三电阻增益设置
- 宽温度范围：-20°C至+125°C
- 封装：SOT23 - 5L
应用领域
- 电池充电器
- 高端轨电流检测器开关电源（适配器）
- 电流检测网络系统
