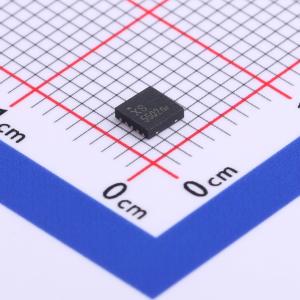

XS5502
锂电池转干电池解决方案SOC，效率高达95%
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XS5502
- 商品编号
- C669676
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XS5502是一款系统级芯片（SOC），它将锂电池保护功能和降压转换器集成在DFN3x3-10封装中。该SOC在锂电池输入的情况下可输出1.5V、2A的电压，具备完整的电池保护功能，包括过充保护（Vcu）、过放保护（Vdl）、过流保护（Iov）和短路保护。它仅需少量元件，可减小物料清单（BOM）面积并降低BOM成本。
商品特性
- 输入电压范围：2.5V至5.5V
- 输出能力：2A
- 最高效率达95%
- 低静态电流：20μA
- 输出电压可调范围：0.6V至输入电压（VIN）
- 恒定工作频率：1.5MHz
- 具备欠压锁定、过流、短路和热保护功能
- 锂电池过充保护（OCU）：4.3V；过放保护（ODU）：2.4V
- 锂电池过流保护（OCP）：3A
- 具备欠压锁定（UVLO）、过温保护（OTP）和短路保护功能
- 工作温度范围：-40°C至+85°C
- 采用超小的DFN3X3-10L封装
- 符合RoHS标准，100%无铅（Pb）
