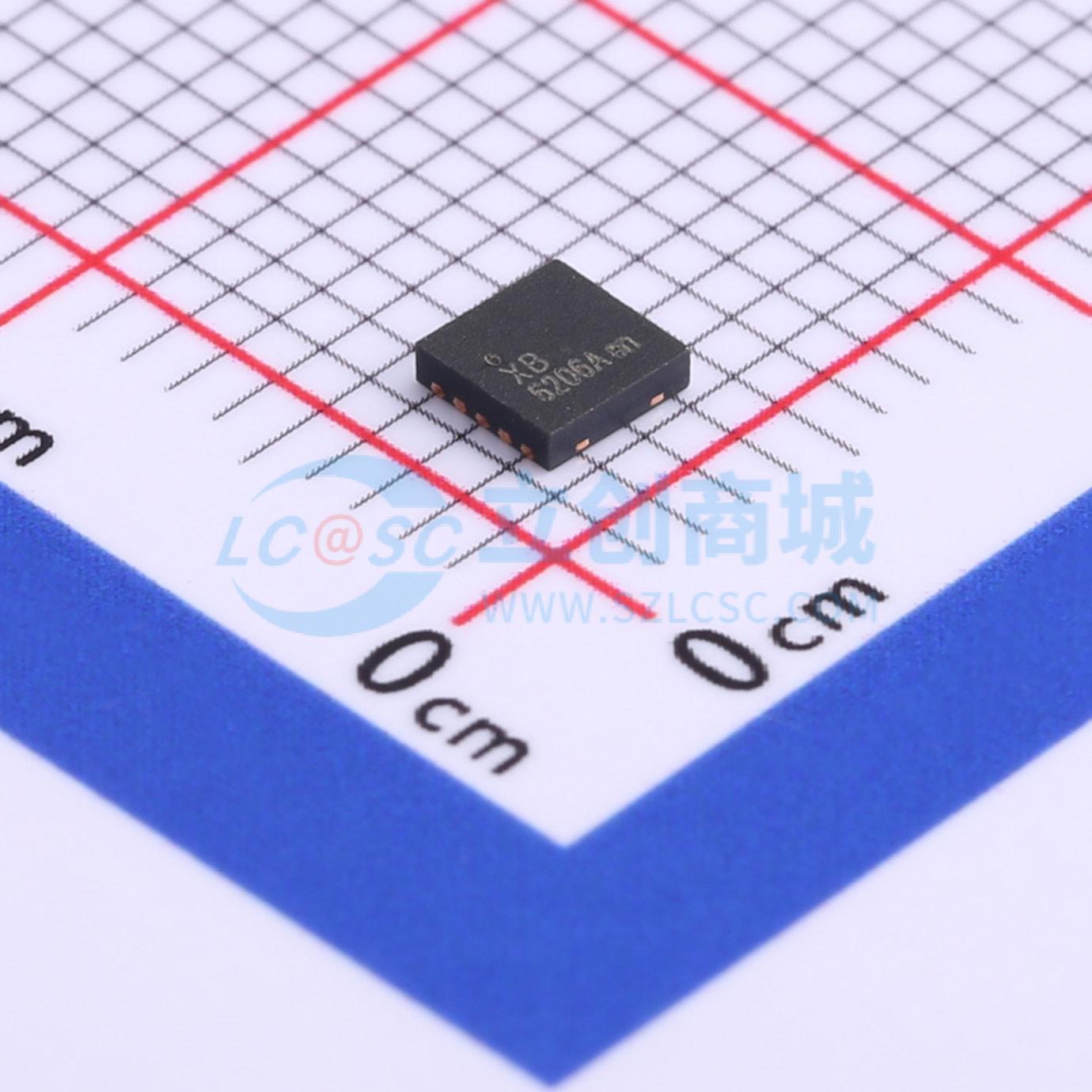

温馨提醒：图片仅供参考，商品以实物为准
XB6206AE
XB6206AE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XB6206AE
- 商品编号
- C669682
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
XB6206AE产品是一款高度集成的锂离子/聚合物电池保护解决方案。XB6206AE集成了先进的功率MOSFET、高精度电压检测电路和延时电路。该产品采用DFN3X3 - 10封装，仅需一个外部元件，使其成为电池组空间有限情况下的理想解决方案。XB6206AE具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压可确保安全且充分的充电。低待机电流在电池储存时消耗极少电量。该器件不仅适用于数字蜂窝电话，还适用于任何需要长电池寿命的其他锂离子和锂聚合物电池供电的信息设备。
商品特性
- 充电器反接保护
- 电池反接保护
- 集成等效导通电阻RSS(ON)为9.5mΩ的先进功率MOSFET
- 过温保护
- 过充电流保护
- 两步过流检测： - 过放电流 - 负载短路
- 充电器检测功能
- 0V电池充电功能
- 内部生成延时
- 高精度电压检测
- 低电流消耗
- 工作模式：典型值7μA
- 掉电模式：典型值4μA
- 符合RoHS标准且无铅
应用领域
- 单节锂离子电池组
- 锂聚合物电池组
- 电子烟
