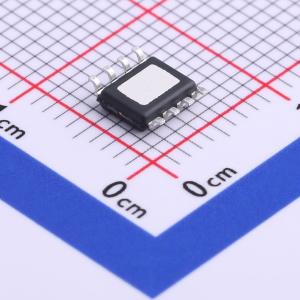

温馨提醒：图片仅供参考，商品以实物为准
XC5102
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大充电电流 | - | |
| 充电饱和电压 | 4.35V | |
| 电池节数 | 1 |
商品概述
XC5102是一款用于单节锂离子电池的完整恒流/恒压线性充电器。其SOP封装和较少的外部元件数量，使XC5102非常适合便携式应用。此外，XC5102专门设计用于在USB电源规格范围内工作。 由于采用内部MOSFET架构，无需外部检测电阻，也不需要隔离二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.35V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，XC5102会自动终止充电周期。 当移除输入电源（壁式适配器或USB电源）时，XC5102会自动进入低电流状态，使电池漏电流降至小于2μA。XC5102可进入关断模式，将电源电流降至50μA。 其他特性包括电池温度监测、欠压锁定、自动再充电以及两个用于指示充电和充电终止状态的引脚。
商品特性
- 可编程充电电流高达1000mA
- 无需MOSFET、检测电阻或隔离二极管
- 采用SOP封装的单节锂离子电池完整线性充电器
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 可直接通过USB端口为单节锂离子电池充电
- 预设4.35V充电电压，精度为±1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- 充电状态输出对、无电池和故障状态显示
- C/10充电终止
- 关断模式下电源电流为50μA
- 2.9V涓流充电阈值
- 软启动限制浪涌电流
- 电池温度监测功能
- ESD HBM 8KV
- 提供SOP8 - PP封装
应用领域
- 手机、个人数字助理（PDA）、MP3/MP4播放器
- 充电座和托架
- 蓝牙、GPS应用
