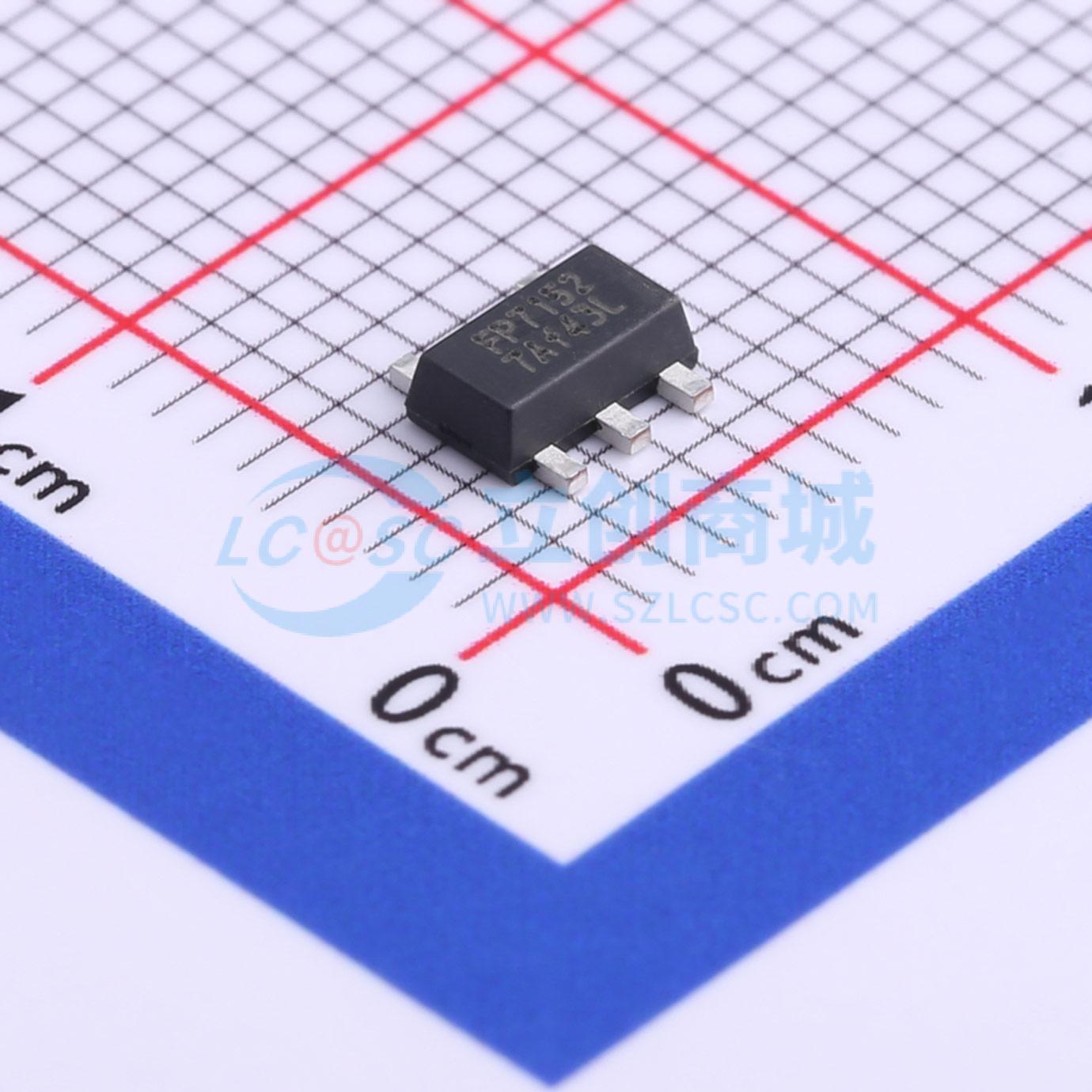

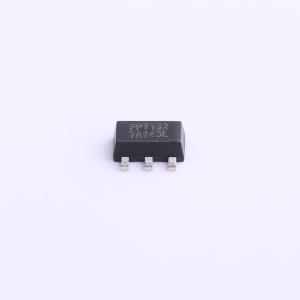

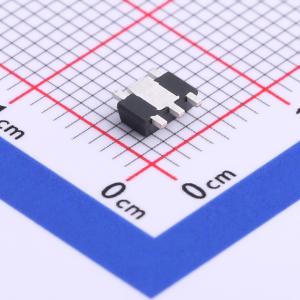

FP7152AR-G1
FP7152AR-G1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 商品型号
- FP7152AR-G1
- 商品编号
- C669653
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 7V~26V | |
| 开关频率 | 250kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
FP7152是一款连续电流模式电感降压转换器，可驱动单个或多个串联LED。它集成了输出开关和高端输出电流检测电路，通过外部电阻设置平均输出电流。也可通过向“ADJ”引脚施加外部信号来调节输出电流。ADJ引脚可接受直流电压或PWM调光波形，芯片内部集成了PWM调光滤波组件。向ADJ引脚施加低于0.2V的电压可关断输出。 FP7152采用SOT89 - 5L封装，节省空间，适用于各种应用领域，占用PCB面积小。
商品特性
- 1A输出电流
- 内置0.5Ω、26V功率MOSFET开关
- 7至26V宽工作输入范围
- 20μA关断模式电流
- 典型4%输出电流精度
- 信号引脚通/断及亮度控制
- 可调软启动
- 高达95%的效率
- 高达1MHz开关频率
- 内置调光滤波器
- 封装：SOT89 - 5L
应用领域
- 低压卤素替代LED
- LED备用照明
