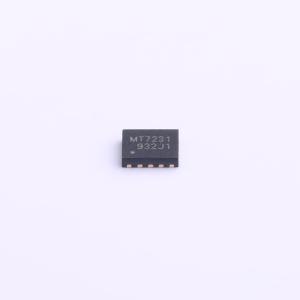

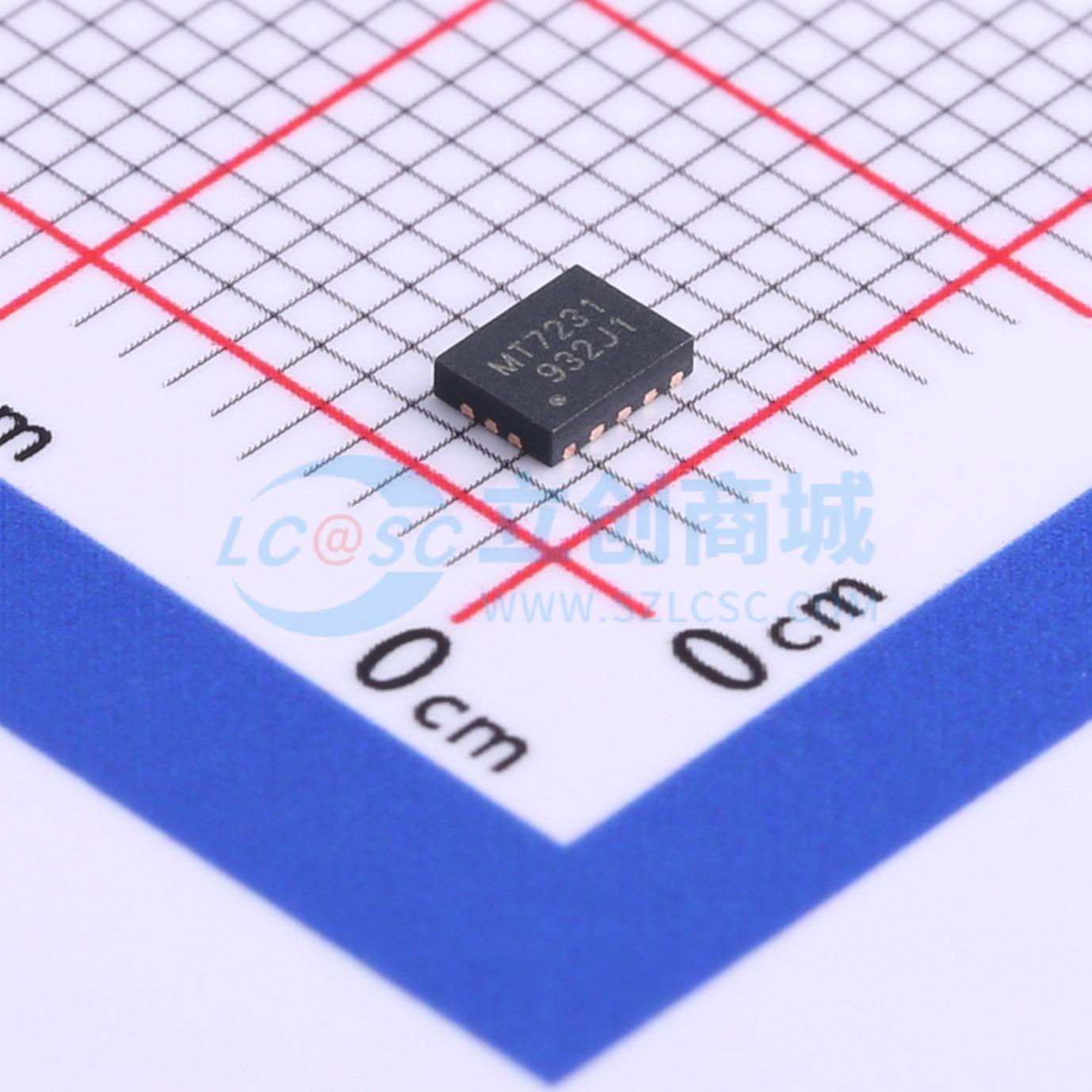

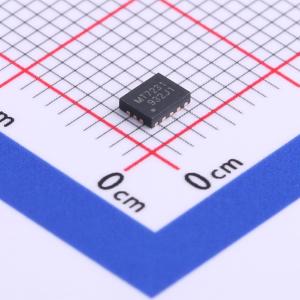

MT7231NQJR

具有真反向阻断和快速角色互换功能的28V、6A限流开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT7231是一款先进的28V、额定电流为6A的限流开关，可为系统供电提供过载、短路、输入电压浪涌、过大浪涌电流、过温和反向电流保护。内置的24mΩ超低RDS(ON)功率开关有助于降低正常运行期间的功率损耗。通过一个外部电阻，限流水平可设置在1A至6A之间
品牌名称: M3TEK(莱颉)
商品型号: MT7231NQJR
商品编号: C669575
商品封装: QFN-16(2.5x3.2)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	工作电压	3V~24V
	导通电阻	24mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

MT7231是一款先进的28V、额定电流为6A的限流开关，可为系统供电提供过载、短路、输入电压浪涌、过大浪涌电流、过温和反向电流保护。内置的24mΩ超低RDS(ON)功率开关有助于降低正常运行期间的功率损耗。通过外部电阻可将限流水平设置在1A至6A之间。MT7231集成了热折返功能和过温关断保护。无论使能信号EN的逻辑状态如何，MT7231都具备始终反向电流阻断功能。还实现了快速角色互换功能，以满足USB Power Delivery规范中定义的时序要求。集成的输入和输出放电功能可使输入和输出端口的电压电平放电，以满足USB Power Delivery规范的要求。MT7231采用16引脚、2.5mm x 3.2mm的薄型QFN封装。

商品特性

宽输入电压范围为3V至24V，浪涌电压高达28V
集成24mΩ超低导通保护开关
外部可调限流范围为1A~6A
外部可调输入过压保护(OVP)阈值
外部可调软启动(SS)时间
通过逻辑信号支持快速角色互换功能，可绕过软启动时间
始终真正反向电流阻断
短路保护
故障指示
输入和输出放电功能
热关断保护和自动恢复
QFN2.5×3.2 - 16L封装，无铅，符合ROHS标准

应用领域

笔记本电脑、台式机、服务器和平板电脑
转接器和扩展坞
电源配件
Thunderbolt/USB Type-C PD电源开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	输入控制逻辑	高电平有效
	最大连续电流	6A
