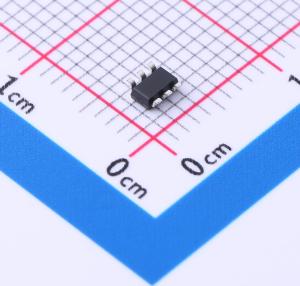

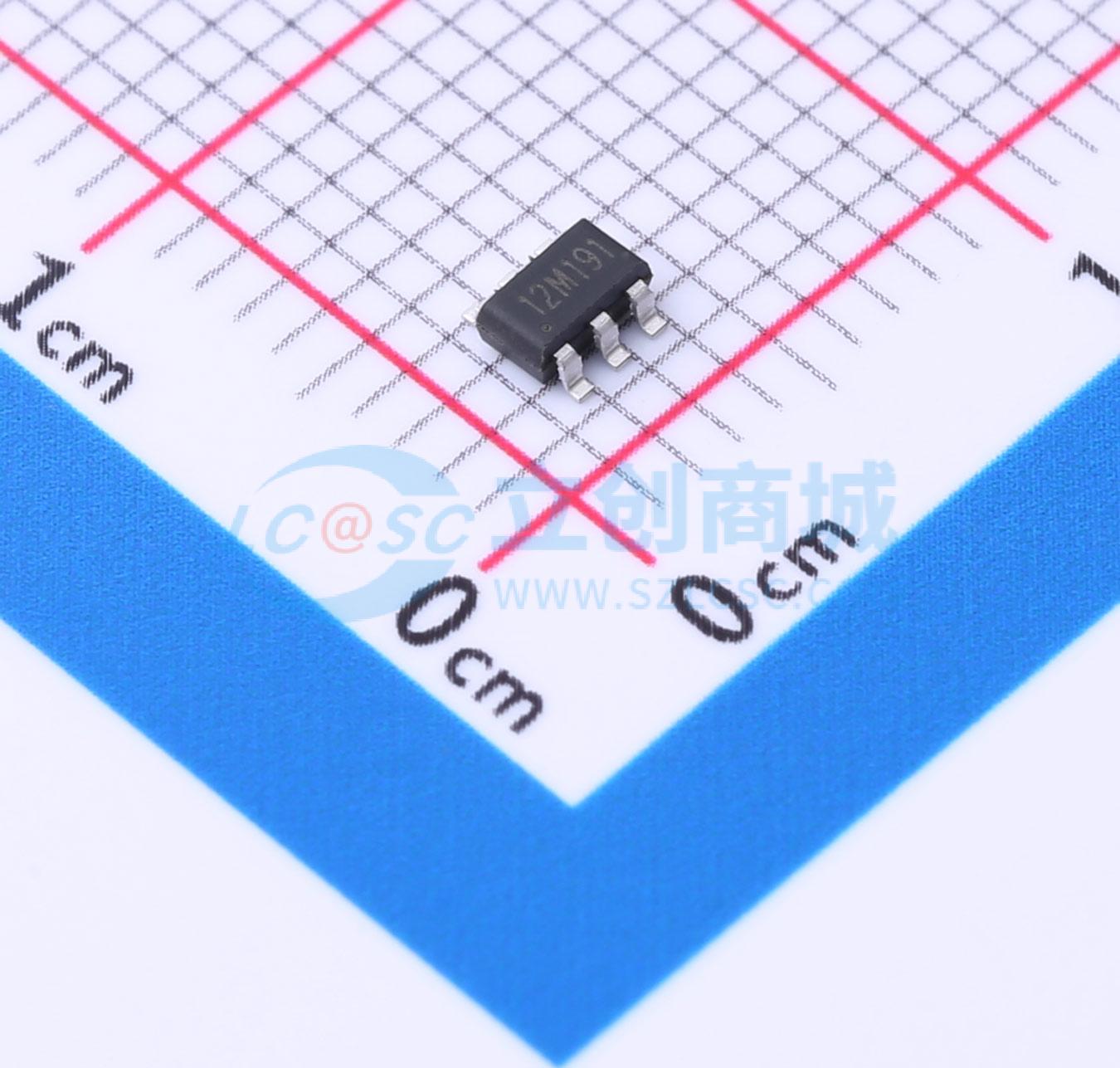

温馨提醒：图片仅供参考，商品以实物为准

KP212LGA

AC/DC PSR隔离驱动MOS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP212LG 是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，KP212LG 也支持准谐振降压型 LED 恒流输出应用，仅需将 SEL 管脚短接到 GND 管脚即可。在恒压输出模式中，KP212LG 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP212LGA
商品编号: C668636
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	拓扑结构	反激式；降压式
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	反馈方式	原边反馈

商品概述

KP212LG 是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，KP212LG 也支持准谐振降压型 LED 恒流输出应用，仅需将 SEL 管脚短接到 GND 管脚即可。

在恒压输出模式中，KP212LG 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用 KP212LG 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

KP212LG 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP)、Gate 箝位和 VDD 箝位等。

商品特性

支持反激和降压拓扑应用
反激原边控制 (SEL 管脚悬空)
准谐振降压恒流控制 (SEL = GND)
±4% 恒流、恒压精度
待机功耗 < 70mW
多模式原边控制方式
工作无异音
优化的动态响应
可调式线损补偿
集成线电压和负载电压的恒流补偿
集成完善的保护功能：
- 短路保护 (SLP)
- 过温保护 (OTP)
- 逐周期限流保护 (OCP)
- 前沿消隐 (LEB)
- 管脚悬空保护
- VDD 过欠压保护和箝位保护
- 封装 SOT23 - 6L

应用领域

手机充电器
交流适配器
LED 照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	开关频率	35kHz~70kHz
