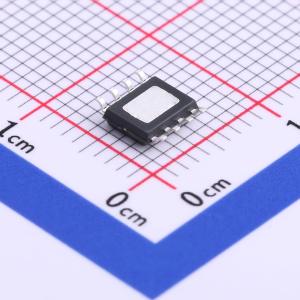

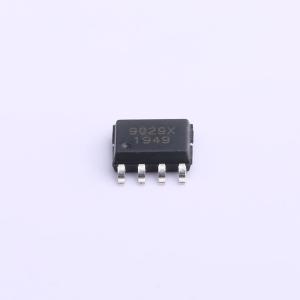

温馨提醒：图片仅供参考，商品以实物为准

SE9029X

2.5A单节锂电池开关模式充电管理

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SE9029X是一款恒流/恒压锂电池充电控制器，采用了电流模式PWM降压开关型架构，其充电电流由外接于SEN和BAT引脚的检测电阻来设定，单节电池的浮充电压由内部设定为4.20V/4.35V(典型值)。当VIN输入电压比电池电压高100mV以上时，充电周期开始；在充电周期开始时，如果电池电压低于涓流充电阈值，充电IC进入涓流充电模式，涓流充电电流由芯片内部设定为1/10的满充电流。当电池电压超过涓流充电阈值，充电器进入满充恒流充电模式；在恒流充电模式中，充电电流通过外部的检测电阻R5和一个内部100mV的参考电压来设定。
品牌名称: SEAWARD(思旺)
商品型号: SE9029X
商品编号: C668227
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

SE9029X是一款恒流/恒压锂电池充电控制器，采用了电流模式PWM降压开关型架构，其充电电流由外接于SEN和BAT引脚的检测电阻来设定，单节电池的浮充电压由内部设定为4.20V/4.35V(典型值)。当VIN输入电压比电池电压高100mV以上时，充电周期开始；在充电周期开始时，如果电池电压低于涓流充电阈值，充电IC进入涓流充电模式，涓流充电电流由芯片内部设定为1/10的满充电流。当电池电压超过涓流充电阈值，充电器进入满充恒流充电模式；在恒流充电模式中，充电电流通过外部的检测电阻R5和一个内部100mV的参考电压来设定。当电池电压接近于浮充电压时，充电电流开始减小。当充电电流降低到1/10的满充电流时，充电周期终止，内部比较器会关断CHRG脚处的下拉NMOSFET，CHRG脚为高阻抗。如果要重新启动充电周期，可以去掉输入电压并重新输入或将充电器关断片刻。同样，如果电池的电压降低到再充电阈电压以下时，一个新的充电周期又开始。电池充满后，如果输入电压未去除，则关断充电器；当输入电压去除时，充电器则进入休眠模式，这样极大地减小了电池电流消耗且增加了待机时间。

商品特性

适用于单节锂电池，具有恒压/恒流充电模式
采用开关型工作模式，提供快速、高效且简单的充电管理解决方案
采用三段式充电管理
内置防倒灌功能，不需要额外的外部二极管
设计有欠压保护、芯片过温保护等保护功能
提供DFN3*3-8、SOP8-EP封装
1MHz（Typ）固定开关频率
MPPT (Maximum Power Point Tracking)充电效率高达90%以上
充电电压4.2V/4.35V±1%
充电电流外部可设置
涓流充电
自动再充电
休眠模式
双灯显示充电状态

应用领域

备用电源
便携式设备
锂电池充电器
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.7V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+125℃
	静态电流(Iq)	110uA
