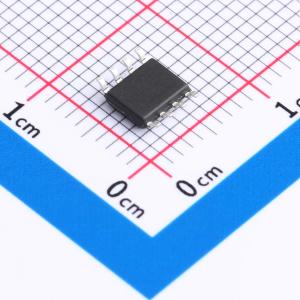

温馨提醒：图片仅供参考，商品以实物为准

KP2126SGA

多模式、恒流恒压原边控制功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP2126是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。在恒压输出模式中，KP2126采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP2126SGA
商品编号: C668638
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.196克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	反馈方式	原边反馈

商品概述

KP2126是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。

在恒压输出模式中，KP2126采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用KP2126可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

KP2126集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (SLP) 和VDD箝位等。

商品特性

集成650V MOSFET
支持反激型拓扑应用
±4%恒流、恒压精度
待机功耗 <70mW
多模式原边控制方式
工作无异音
优化的动态响应
可调式线损补偿
集成线电压和负载电压的恒流补偿
集成完善的保护功能：短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护 (OCP)、前沿消隐 (LEB)、管脚悬空保护、VDD过欠压保护和箝位保护
封装形式SOP - 8、DIP - 8

应用领域

手机充电器
交流适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	开关频率	35kHz~70kHz
	晶体管耐压	650V
