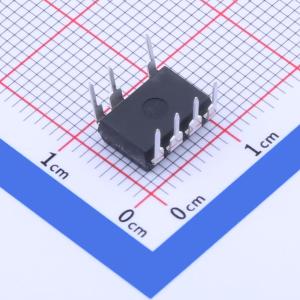

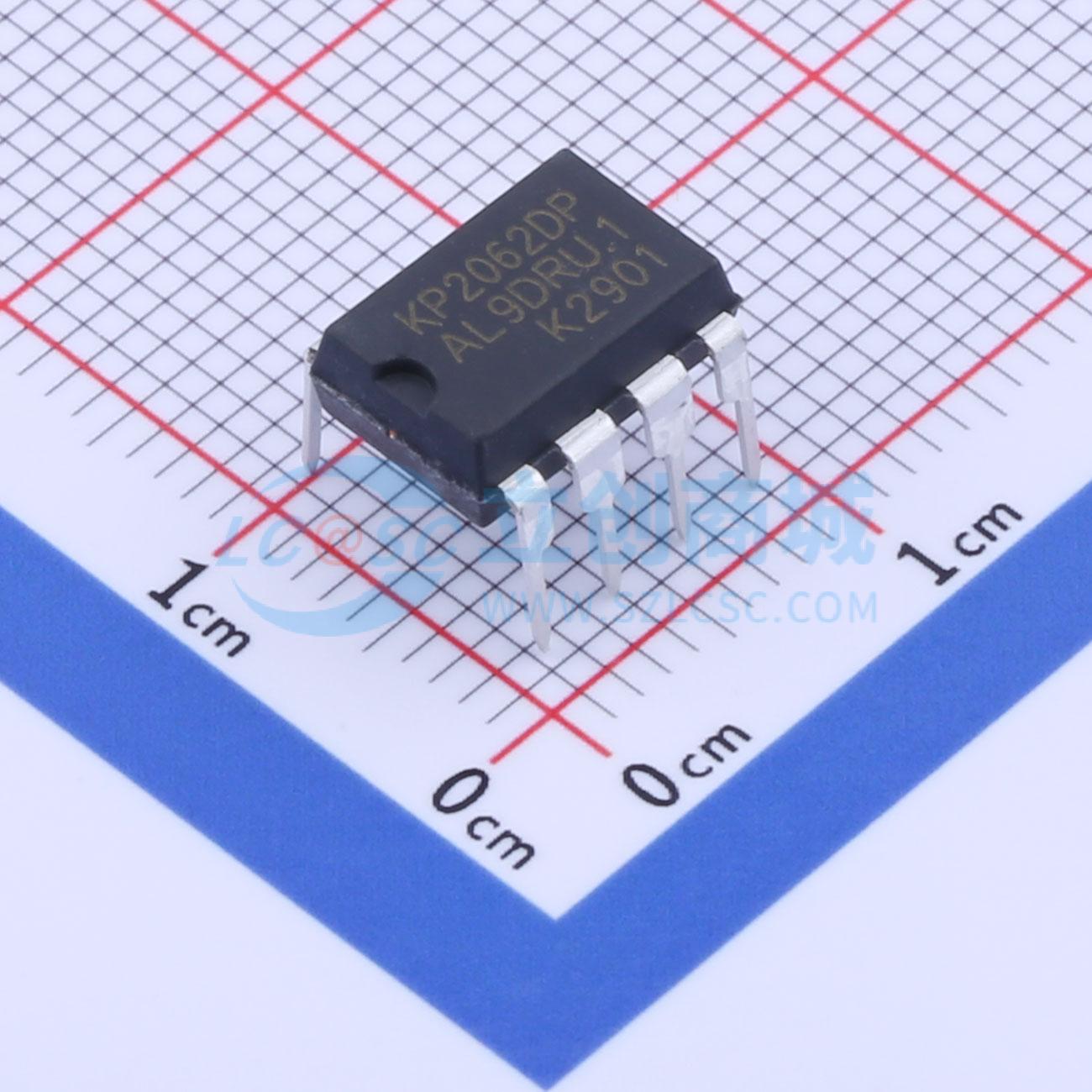

KP2062DP
AC/DC SSR隔离 驱动MOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP206X 是一款针对离线式反激电源设计的高性能PWM功率开关。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，无需额外的恒流环，适用于有恒流要求的隔离型电源应用。此外，KP206X还支持恒功率应用。
- 商品型号
- KP2062DP
- 商品编号
- C668657
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 71.4% | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | DCM；CCM | |
| 反馈方式 | 原边反馈 |
商品概述
KP206X 是一款针对离线式反激电源设计的高性能PWM功率开关。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，无需额外的恒流环，适用于有恒流要求的隔离型电源应用。此外，KP206X还支持恒功率应用。 KP206X内部具有高精度65kHz开关频率振荡器，且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，同时具有高压自启动功能，省去启动电阻，可以保证小于50mW的待机功耗。 KP206X集成有完备的保护功能，包括：VDD欠压保护 (VDD UVLO)、VDD过压保护 (VDD OVP)、逐周期电流限制 (OCP)、短路保护 (SLP)、过载保护 (OLP)、过热保护 (OTP)、软启动、前沿消隐(LEB) 和VDD箝位等。
商品特性
- 待机功耗 <50mW
- 固定65KHz开关频率
- 绿色省电模式和打嗝模式工作
- 超低启动和工作电流
- 集成抖频功能优化EMI
- 集成内部斜率补偿的电流模式控制
- 集成自恢复模式的保护功能：
- VDD欠压保护 (VDD UVLO)
- VDD过压保护 (VDD OVP)
- 短路保护 (SCP)
- 逐周期电流限制
- 过载保护 (OLP)
- 前沿消隐 (LEB)
- 封装类型DIP - 7、SOP - 7可选
应用领域
- 适配器电源
- 通用开关电源
