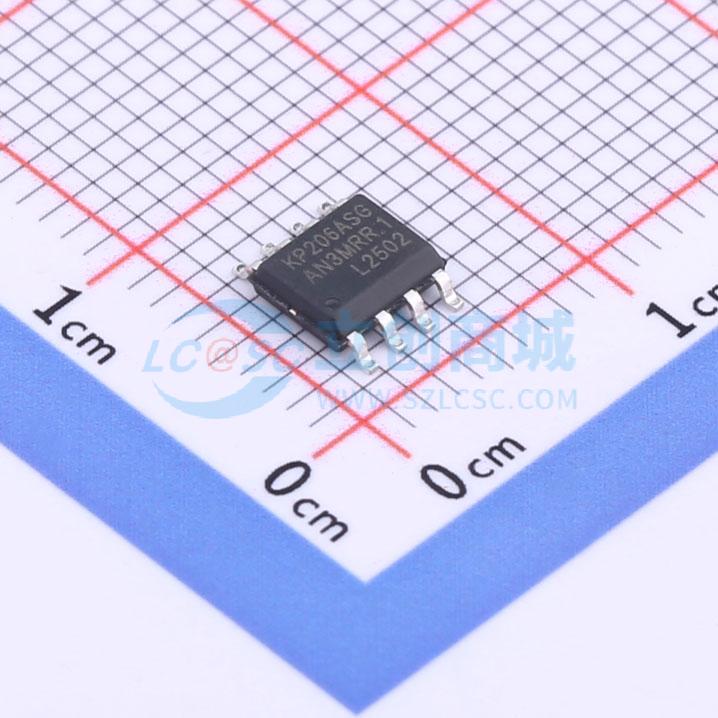

KP206ASGA

KP206A是一款针对离线式反激变换器的高性能电流模式PWM控制器。芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，无需额外的恒流环，适用于有恒流需求的隔离型电源应用。此外还集成了输出欠压(BOP)与输入掉电、X电容放电功能，解决了X电容放电电阻引起的待机损耗问题。 KP206A内部具有高精度65kHz开关频率振荡器，且带有抖频功能，可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，待机功耗小于50mW，满足六级能效要求。 KP206A集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护(VDD OVP)、输入欠压保护(Brownout)、X电容放电保护、输出过压保护(CS OVP)、逐周期电流限制、过载保护(OLP)、输出短路保护(SCP)、片内过热保护、软启动、前沿消隐(LEB)等。

• 集成高压启动功能
• 集成AC输入掉电检测与X电容放电功能
• 可支持断续模式、连续模式的原边恒流技术
• 5%恒流精度；±1%恒压精度
• 待机功耗<50mW
• 内置斜波补偿电流模式控制
• 固定65kHz开关频率
• 频率抖动功能优化EMI
• 绿色省电模式和打嗝模式工作
• 超低启动和工作电流
• 集成自恢复模式的保护功能：VDD过压保护(VDDOVP)、输出过压保护(CSOVP)、输入欠压保护(Brownout)、片内过热保护 (OTP)、逐周期电流限制、输出短路保护 (SCP)、过载保护 (OLP)、前沿消隐(LEB)
• 封装类型SOP - 8

• 充电器和适配器
• 电机驱动电源
