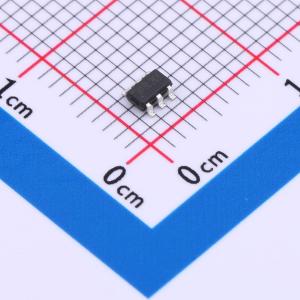

温馨提醒：图片仅供参考，商品以实物为准

KP201BLGA

AC/DC SSR隔离驱动MOS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP201B是一款针对离线式反激电源设计的高性能PWM控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作，适用于恒压输出的隔离型电源应用中。 KP201B内部具有高精度65KHz开关频率振荡器，且带有抖频功能，可优化EMI性能。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP201BLGA
商品编号: C668646
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	DCM；CCM

商品概述

KP201B是一款针对离线式反激电源设计的高性能PWM控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作，适用于恒压输出的隔离型电源应用中。 KP201B内部具有高精度65KHz开关频率振荡器，且带有抖频功能，可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，待机功耗小于75mW，满足六级能效要求。 KP201B集成有完备的保护功能，包括：VDD欠压保护 (UVLO) 、VDD过压保护 (OVP) 、输入欠压保护 (Brownout) 、输出过压保护 (OVP)、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、内部过热保护、软启动、VDD箝位和CS管脚开路保护等。

商品特性

可支持断续模式、连续模式工作
±1%恒压精度
满足六级能耗，待机功耗<75mW
固定65KHz开关频率
绿色省电模式和打嗝模式工作
超低启动和工作电流
集成抖频功能优化EMI
集成内部斜率补偿的电流模式控制
集成自恢复模式的保护功能：
- VDD欠压保护 (UVLO)
- VDD过压保护 (OVP)
- 输入欠压保护 (Brownout)
- 输出过压保护 (OVP)
- 内部过热保护 (OTP)
- 逐周期电流限制
- 过载保护 (OLP)
- 前沿消隐 (LEB)
- CS管脚开路保护
封装类型SOT23-6L

应用领域

充电器和适配器
电机驱动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~28V
	开关频率	60kHz~70kHz
	最大占空比	66.7%
