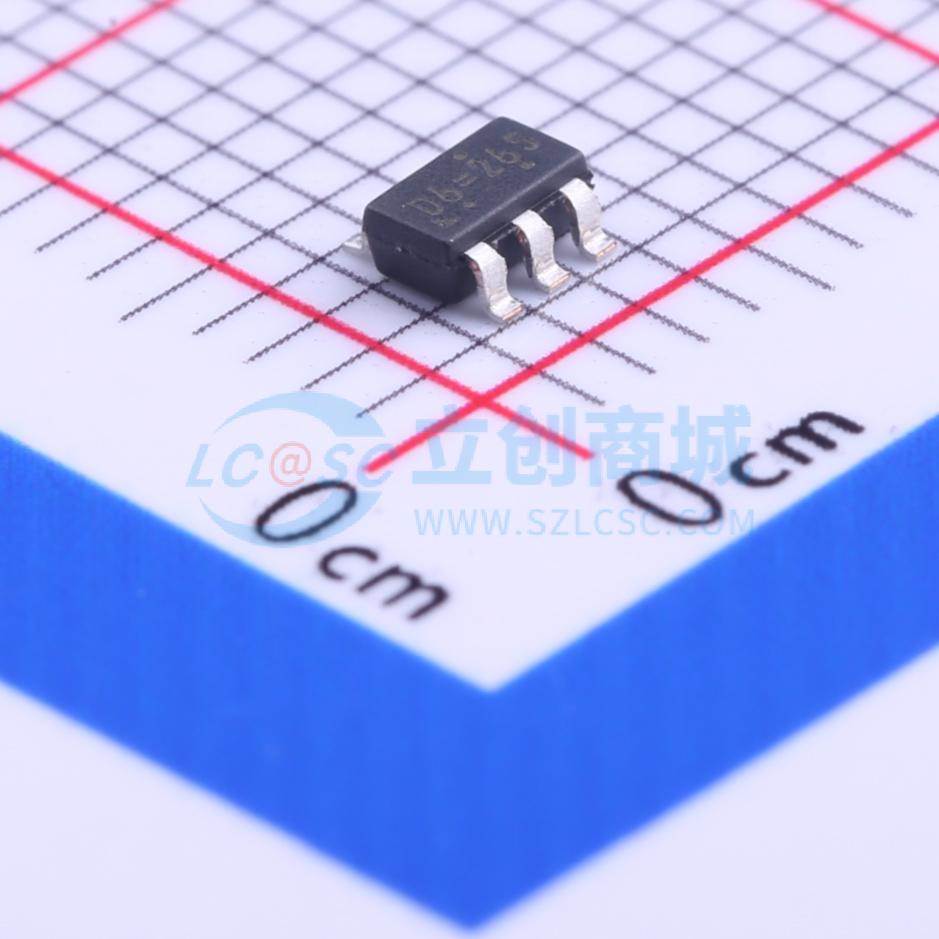

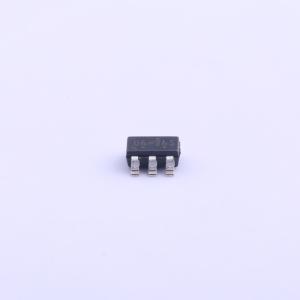

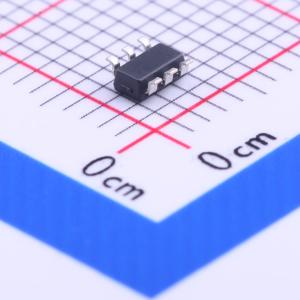

温馨提醒：图片仅供参考，商品以实物为准
RT9300AGE
微型封装，低压差电流源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低 dropout 偏置电源用于白色 LED，是传统白色 LED 设计中简单镇流电阻的高性能替代方案。使用内部电阻为四个 LED 设置偏置电流，匹配度为 5%。与镇流电阻相比，具有随电源电压变化偏置变化小、dropout 电压显著降低的优点，在某些应用中效率显著提高。在每个输出端 20/15mA 负载下仅需 60/45mV 的 dropout 电压即可匹配 LED 亮度。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9300AGE
- 商品编号
- C68151
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
RT9300A/B 低 压差 偏置电源为白光 LED 提供了一种高性能的替代方案，可以取代传统白光 LED 设计中使用的简单镇流电阻。RT9300A/B 使用内部电阻来设置四个 LED 的偏置电流，这些 LED 匹配到 5%。与镇流电阻相比，RT9300A/B 的优势包括在供电电压变化时偏置变化更小、压差 电压显著降低，并且在某些应用中效率显著提高。RT9300A/B 在每个输出 20/15 mA 负载下只需要 60/45 mV 的 压差 电压来匹配 LED 亮度。
商品特性
- 在20/15mA时低压差为60/45mV
- 5%的LED电流匹配
- 简单的LED亮度控制
- 2.5V至5.5V的电源电压范围
- 过热关断保护
- 符合RoHS标准，100%无铅(Pb)
应用领域
- 下一代无线手机
- PDA、掌上电脑和手持终端
- 数码相机、摄像机
- 电池供电设备
