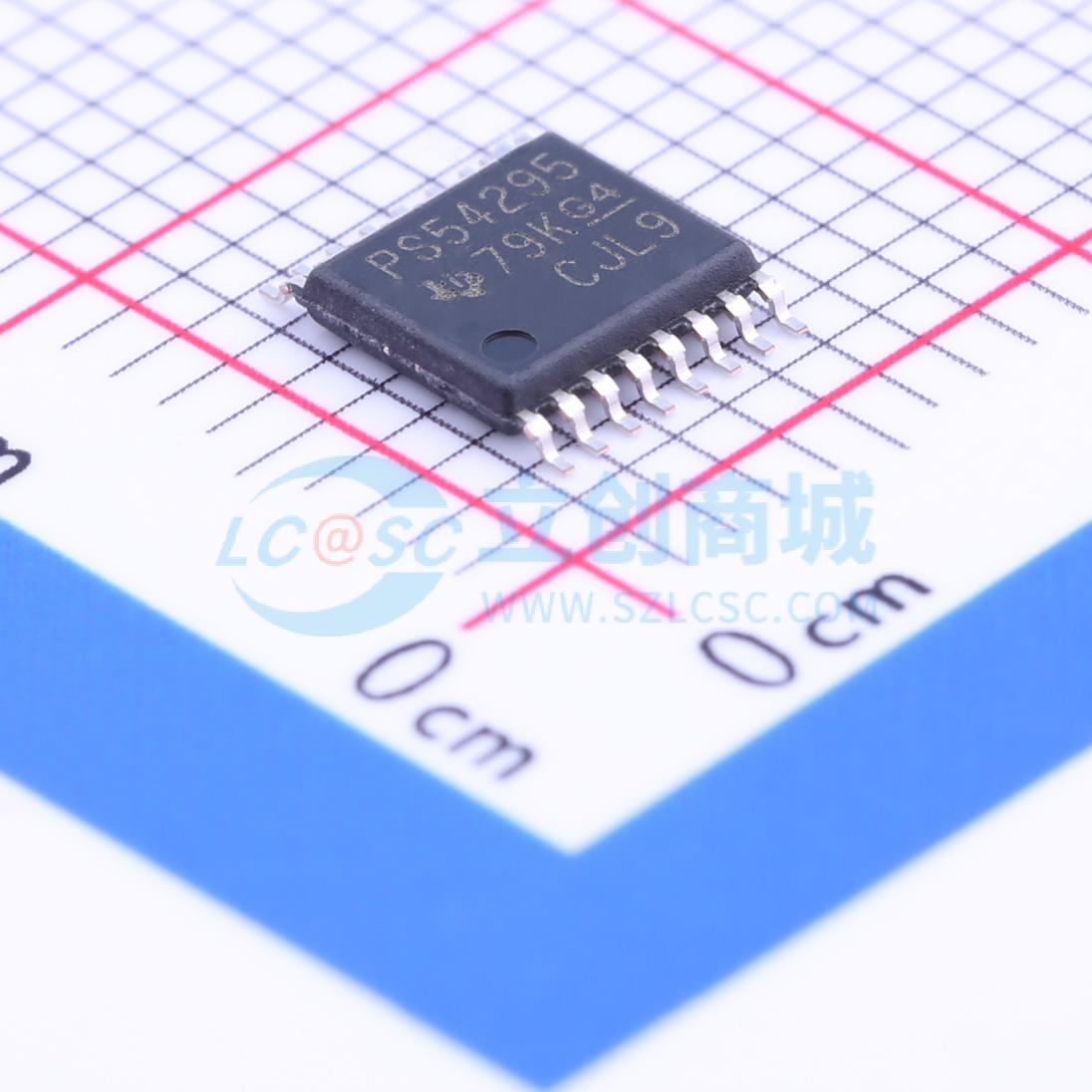

温馨提醒：图片仅供参考，商品以实物为准

TPS54295PWPR

TPS54295双通道同步降压开关转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54295是一款双路自适应导通时间D-CAP2模式快速瞬态响应同步降压转换器。它具有宽输入电压范围（4.5V至18V）和输出电压范围（0.76V至7V）,集成高侧和低侧MOSFET,支持低功耗系统中的负载点调节,广泛应用于数字电视电源、网络家庭终端设备、数字机顶盒、DVD播放器和录像机、游戏控制台等。
品牌名称: TI(德州仪器)
商品型号: TPS54295PWPR
商品编号: C68046
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

TPS54295是一款双路自适应导通时间D-CAP2模式同步降压转换器。有助于系统设计人员通过具备成本效益、所用组件较少并且待机电流较低的解决方案完成各种终端设备的电源总线调节器集。主控制回路采用D-CAP2模式控制，无需外部补偿元件即可实现快速瞬态响应。自适应接通时间控制可在更高负载状态下的脉宽调制(PWM)模式与轻负载下的Eco - mode工作之间实现无缝转换。Eco - mode使TPS54295能够在轻载状况下保持高效率。既能够适应诸如高分子有机半导体固体电容(POSCAP)或高分子聚合物电容(SP - CAP)的低等效串联电阻(ESR)输出电容，也能够适应超低等效串联电阻(ESR)的陶瓷电容。该器件在输入电压介于4.5V至18V范围内时实现便捷高效的运行。采用4.4mm×5mm 16引脚HTSSOP(PWP)封装以及4mm×4mm 16引脚VQFN (RSA)封装，设计为在 - 40°C至85°C的环境温度范围内运行。

商品特性

D - CAP2控制模式，快速瞬态响应，环路补偿无需外部部件，与陶瓷输出电容兼容
宽输入电压范围：4.5V至18V
输出电压范围：0.76V至7V
高效集成场效应晶体管(FET)，针对低占空比进行了优化，应用– 150mΩ（高侧）和100mΩ（低侧）
高初始基准精度
低侧rDS(ON)无损耗电流感测
可调节软启动
非灌电流预偏置软启动
700kHz开关频率
逐周期过流限制
控制过流限制(OCL)、过压保护(OVP)、欠压保护(UVP)、欠压锁定(UVLO)和热关断(TSD)保护
集成升压P沟道金属氧化物半导体(PMOS)开关的自适应栅极驱动
凭借温漂为4000ppm/℃的热补偿rDS(ON)，OCP恒定不变
16引脚散热薄型小外形尺寸(HTSSOP)封装，16引脚超薄四方扁平无引线封装(VQFN)
自动跳跃Eco - mode模式，以在轻负载时实现高效率

应用领域

低功耗系统中的负载点调节
数字电视电源网络
家庭终端设备
数字机顶盒(STB)
DVD播放器和录像机
游戏控制台和其他设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	2A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
