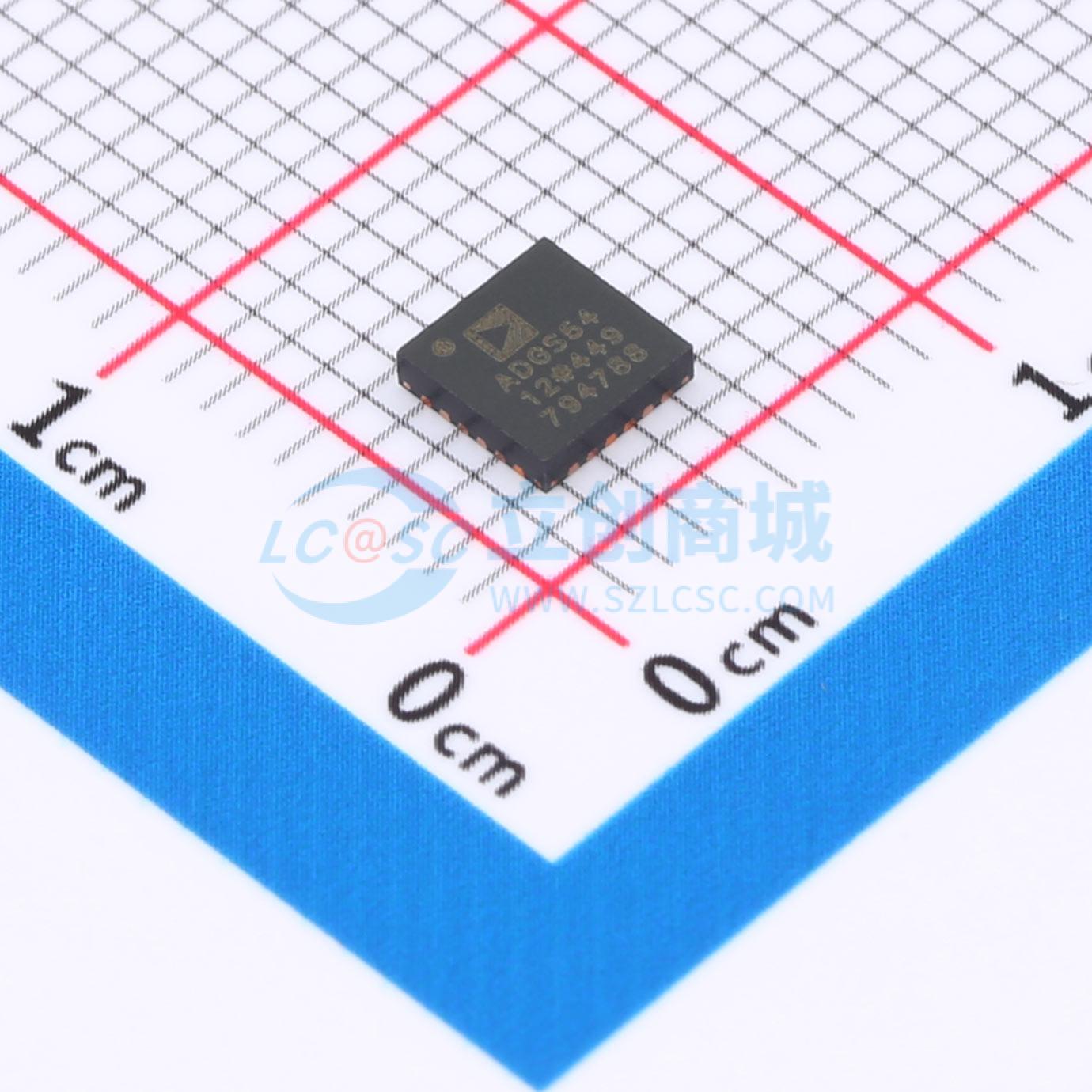

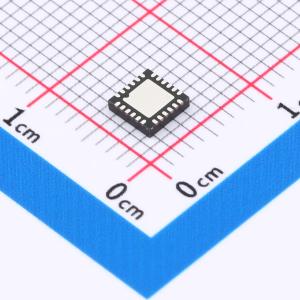

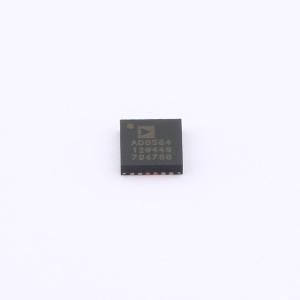

温馨提醒：图片仅供参考，商品以实物为准
ADGS5412BCPZ-RL7
串行控制、高压防闩锁型四通道SPST开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含四个独立单刀单掷 (SPST) 开关，由串行外设接口 (SPI) 控制。SPI 接口具备强大的错误检测功能，包括循环冗余校验 (CRC) 错误检测、无效读写地址检测和串行时钟 (SCLK) 计数错误检测。可以将多个设备进行菊花链连接，从而能够用最少的数字线路配置多个设备。也可以在突发模式下运行，以减少 SPI 命令之间的时间
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADGS5412BCPZ-RL7
- 商品编号
- C657726
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 9V~40V；-22V~-9V | |
| 导通时间(ton) | 460ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 9.8Ω | |
| 关闭时间(toff) | 185ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 57pF | |
| 带宽 | 167MHz |
商品概述
ADGS5412包含四个独立的单刀单掷（SPST）开关。串行外设接口（SPI）用于控制这些开关。SPI接口具备强大的错误检测功能，包括循环冗余校验（CRC）错误检测、无效读写地址检测和串行时钟（SCLK）计数错误检测。 可以将多个ADGS5412器件进行级联，这样就能用最少数量的数字线路对多个器件进行配置。ADGS5412还能以突发模式工作，以减少SPI命令之间的时间间隔。 每个开关在导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。 导通电阻曲线在整个模拟输入范围内非常平坦，这确保了在切换音频信号时具有良好的线性度和低失真。ADGS5412具有先断后通的开关动作，允许该器件在带有外部布线的多路复用器应用中使用。
商品特性
- 带错误检测的SPI接口，包括CRC、无效读写地址和SCLK计数错误检测
- 支持突发模式和级联模式
- 与行业标准SPI模式0和模式3接口兼容
- 保证先断后通的开关动作，允许开关进行外部布线以实现多路复用器配置
- 模拟信号范围从Vss到VDD，在±15 V、±20 V、+12 V和+36 V下进行了全面规格定义
- 支持±9.8至±22 V双电源供电，9 V至40 V单电源供电
- 模拟开关引脚具备抗闩锁能力
- 人体模型（HBM）静电放电（ESD）额定值为8 kV
- 低导通电阻（<10 Ω）
- 与1.8 V逻辑兼容，2.7 V ≤ VL ≤ 3.3 V
应用领域
- 继电器替代
- 自动测试设备
- 数据采集
- 仪器仪表
- 音频和视频切换
- 通信系统
