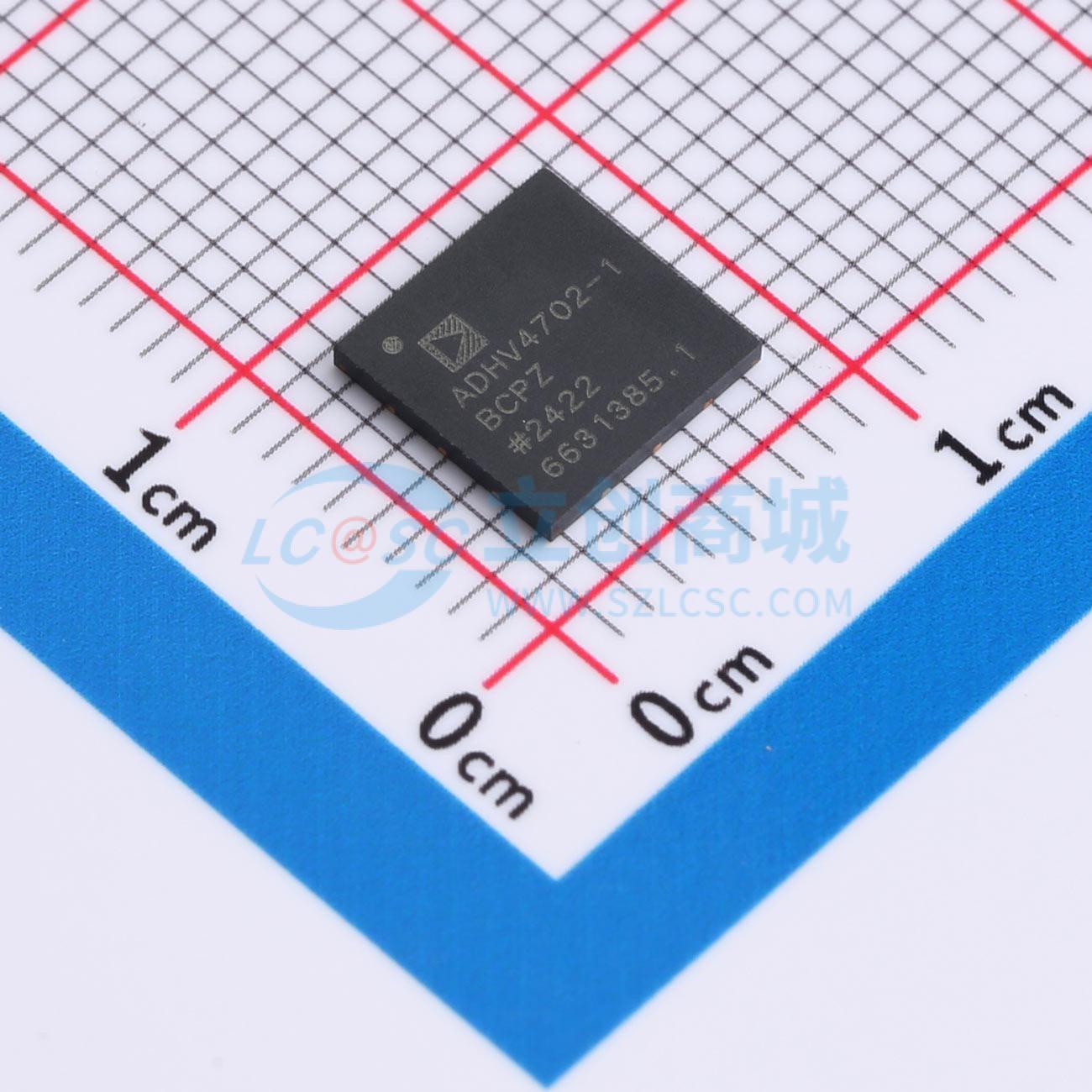

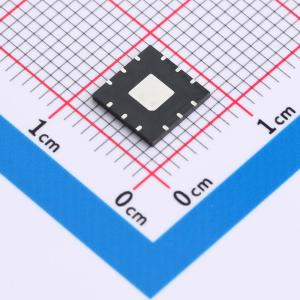

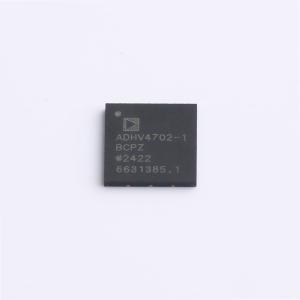

ADHV4702-1BCPZ-R7
24 V 至 220 V 精密运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADHV4702-1 是一款高压(220 V)、单位增益稳定精密运算放大器。提供高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声，适合严苛的精密应用。新一代专有半导体工艺和创新架构使该精密运算放大器能够以 ±110 V 的对称双电源、非对称双电源或 220 V 单电源供电。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADHV4702-1BCPZ-R7
- 商品编号
- C657730
- 商品封装
- LFCSP-12(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 220V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 74V/us | |
| 输入偏置电流(Ib) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 160dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 24V~220V | |
| 双电源(Vee~Vcc) | -110V~110V |
商品概述
ADHV4702-1 是一款高压(220 V)、单位增益稳定精密运算放大器。提供高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声，适合严苛的精密应用。新一代专有半导体工艺和创新架构使该精密运算放大器能够以 ±110 V 的对称双电源、非对称双电源或 220 V 单电源供电。
为了实现高精度性能，ADHV4702-1具有170 dB的典型开环增益 (Aₒₗ) 和160 dB的典型共模抑制比(CMRR)。ADHV4702-1的最大输入失调电压 (Vₒₛ) 漂移为 2 μV/°C，输入电压噪声为 8 nV/√Hz。
ADHV4702-1出色的直流精度与出色的动态性能相辅相成，小信号带宽为 10 MHz，压摆率为 74 V/μs。ADHV4702-1的输出电流典型值为 20 mA。
ADHV4702-1提供高压输入共模摆幅和高压输出摆幅，支持高端电流检测等精密高压使用场景。ADHV4702-1同样非常适合在精密偏置和控制应用中驱动电压。
ADHV4702-1采用12引脚 7mm × 7mm 线框架芯片级封装(LFCSP)，带有裸露焊盘(EPAD)，符合国际电工委员会(IEC)61010-1爬电距离和电气间隙标准。铜制EPAD提供了一条低热阻路径以改善散热，并具有高压隔离特性，无论VCC或VEE电压如何，它都能安全地连接至0 V接地层。ADHV4702-1工作温度范围为 -40°C 至 +85°C 工业温度范围。
商品特性
- 宽工作电压范围双电源：±12 V 至 ±110 V
- 非对称电源供电：24 V至220 V
- 宽输入共模电压范围：极限可达距供电电源轨 3V-
- 高共模抑制比：160 dB（典型值）
- 高 Aₒₗ：170 dB（典型值）
- 高压摆率 74 V/μs（典型值），24 V/μs（典型值，带外部输入箝位二极管）
- 低输入偏置电流：2 pA（最大值）
- 低输入失调电压：1 mV（最大值）
- 低输入失调电压漂移：2 μV/°C（最大值）
- 低输入电压噪声：8 nV/√Hz（10 kHz，典型值）
- 较宽的小信号带宽：10 MHz（典型值）
- 电阻可调静态电流：0.6 mA 至 3 mA（±110 V）
- 单位增益稳定
- 热监控
- 小尺寸：12引脚、7 mm x 7 mm LFCSP，符合IEC 61010-1间距
- 有关断模式
应用领域
- 高边电流检测
- 自动化测试设备
- 高压驱动器
- 压电传感器
- 数模转换器(DAC)的输出缓冲器
- 光探测和测距(LiDAR)、雪崩光电二极管(APD)、单光子雪崩二极管(SPAD)的偏置电压
