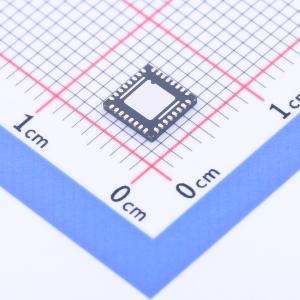

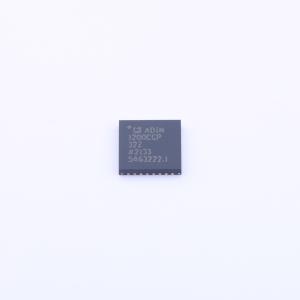

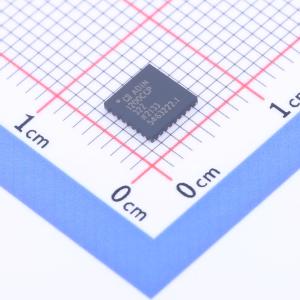

温馨提醒：图片仅供参考，商品以实物为准
ADIN1200CCP32Z-R7
ADIN1200 低功耗工业级 10 Mbps 和 100 Mbps 以太网 PHY
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADIN1200 是一款低功耗、单端口、支持 10 Mbps 和 100 Mbps 的工业级以太网收发器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADIN1200CCP32Z-R7
- 商品编号
- C657733
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | PHY收发器 | |
| 通道数 | 1 | |
| MAC接口 | RGMII；MII；RMII | |
| 以太网速率标准 | 10BASE-TE；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 3.3V；1.8V；2.5V | |
| 功耗 | 139mW | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADIN1200是一款低功耗、单端口的10 Mbps和100 Mbps以太网收发器，具有专为工业以太网应用设计的低延迟规格。该设计集成了一个节能以太网（EEE）物理层设备（PHY）核心以及所有相关的通用模拟电路、输入和输出时钟缓冲、管理接口和子系统寄存器、媒体访问控制（MAC）接口及控制逻辑，用于管理复位、时钟控制和引脚配置。ADIN1200采用5 mm x 5 mm、32引脚的引线框芯片级封装（LFCSP），并且在使用3.3 V MAC接口电源的情况下，可以仅用单一3.3 V电源工作。为了在系统级设计中实现最大灵活性，单独的VDDIO电源使管理数据输入/输出（MDIO）和MAC接口供电电压能够独立于ADIN1200上的其他电路进行配置，允许在1.8 V、2.5 V或3.3 V下运行。上电时，ADIN1200将被硬件复位保持住，直到每个电源都超过了其最小上升阈值，并且电源被认为良好为止。通过监控电源来检测是否有任何一个或多个电源低于最小下降阈值，并在电源恢复并满足上电复位（POR）电路要求之前，保持设备处于硬件复位状态，从而提供掉电保护。MII管理接口（也称为MDIO接口）为主处理器或MAC与ADIN1200之间提供了一个两线串行接口，允许访问PHY核心管理寄存器中的控制和状态信息。该接口兼容IEEE 802.3标准第22条和第45条管理帧结构。ADIN1200支持长达180米的电缆长度。
应用领域
- 工业自动化
- 过程控制
- 工厂自动化
- 机器人和运动控制
- 建筑自动化
- 测试和测量
- 工业物联网(IoT)
