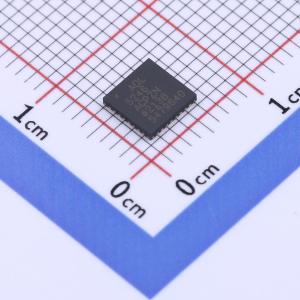

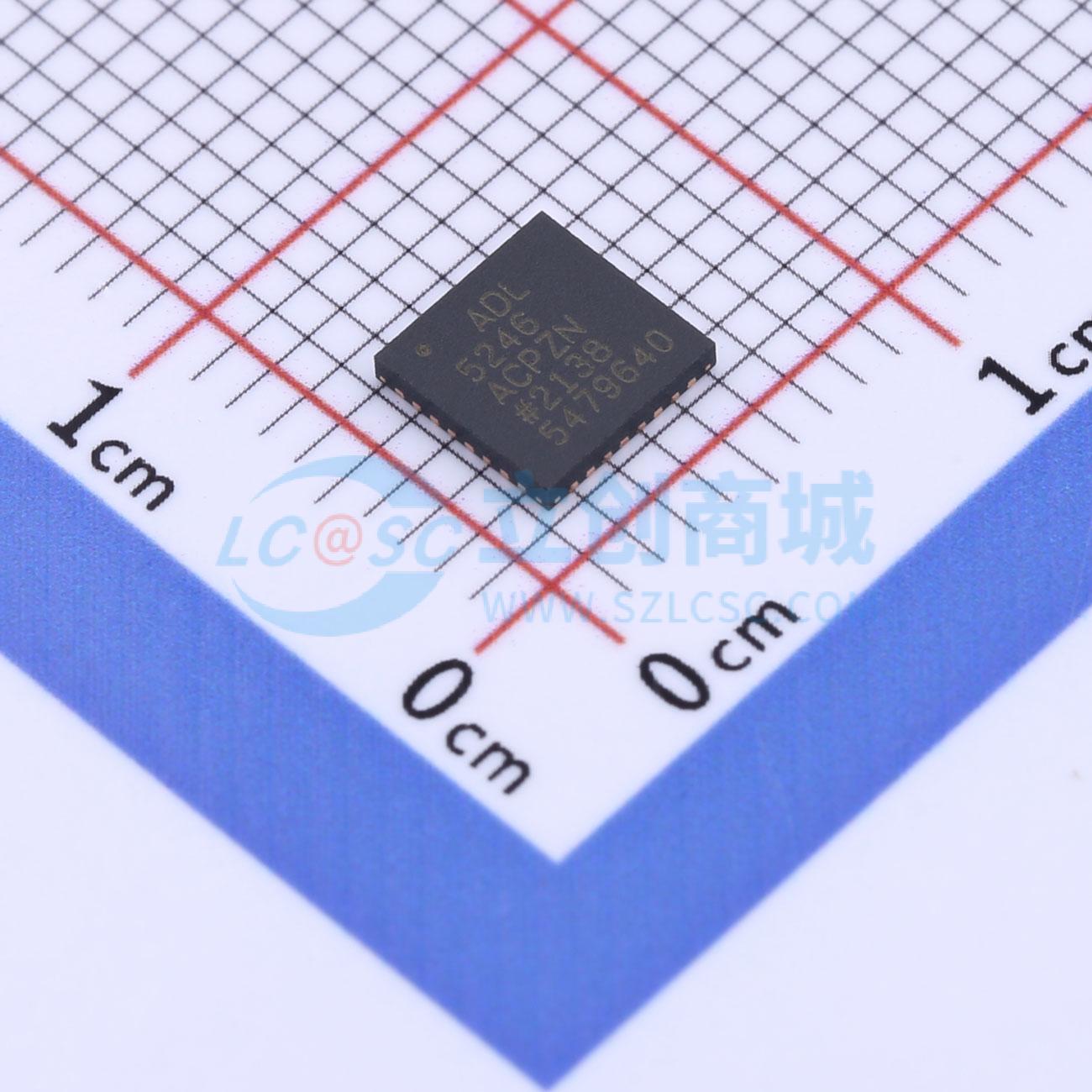

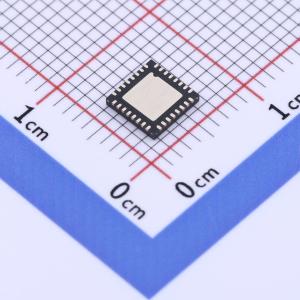

温馨提醒：图片仅供参考，商品以实物为准

ADL5246ACPZN-R7

3 GHz可变增益低噪声放大器带集成驱动放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADL5246是一款高性能、低噪声可变增益放大器（VGA），专为多标准基站接收器和点对点接收/发射应用而优化。其低噪声系数和出色的线性性能使其适用于多种应用。该设备由低噪声放大器、高线性VGA和% W输出驱动级组成。可变衰减网络经过优化，可在45 dB增益控制范围内提供高线性性能。增益通过0 V至3.3 V的单极控制电压设置。输出级是一个外部调谐的% W驱动放大器，允许在0.6 GHz至3 GHz范围内进行优化，平均调谐带宽为200 MHz。ADL5246可在3.3 V至5 V之间偏置，以权衡性能和功耗。ADL5246采用先进的GaAs工艺制造，提供32引脚、符合RoHS标准的5 mm x 5 mm LFCSP封装，并具有-40°C至+105°C的工作温度范围。
品牌名称: ADI(亚德诺)
商品型号: ADL5246ACPZN-R7
商品编号: C657746
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	RF放大器

	属性	参数值
	功能特性	可变增益控制；线性化设计

商品概述

ADL5246是一款高性能、低噪声的可变增益放大器（VGA），专为多标准基站接收器和点对点接收（Rx）及发射（Tx）应用进行了优化。其低噪声系数和优异的线性性能使其适用于多种应用。

该器件由低噪声放大器、高线性度VGA和1/2瓦输出驱动级组成。可变衰减网络经过优化，可在45 dB增益控制范围内提供高线性度性能。增益通过0 V至3.3 V的单极控制电压设置。ADL5246的输出级是一个外部调谐的1/2瓦驱动放大器，这使得该器件可以在0.6 GHz至3 GHz范围内进行优化，平均调谐带宽为200 MHz。在VGA和最终驱动放大器之间可以使用外部滤波器。ADL5246的工作电压范围为3.3 V至5 V，以便在性能和功耗之间进行权衡。

ADL5246采用先进的GaAs工艺制造。该器件采用符合RoHS标准的32引脚、5 mm x 5 mm LFCSP封装，并能在-40°C至+105°C的温度范围内工作。

应用领域

多标准无线电接收器
点对点接收和发射
仪器仪表
