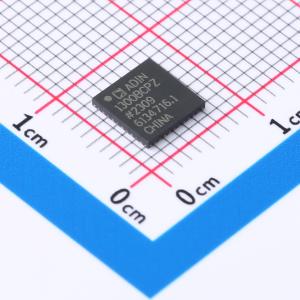

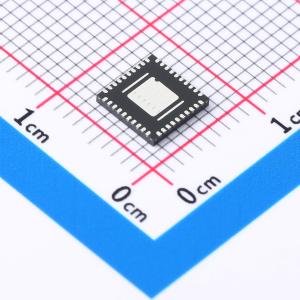

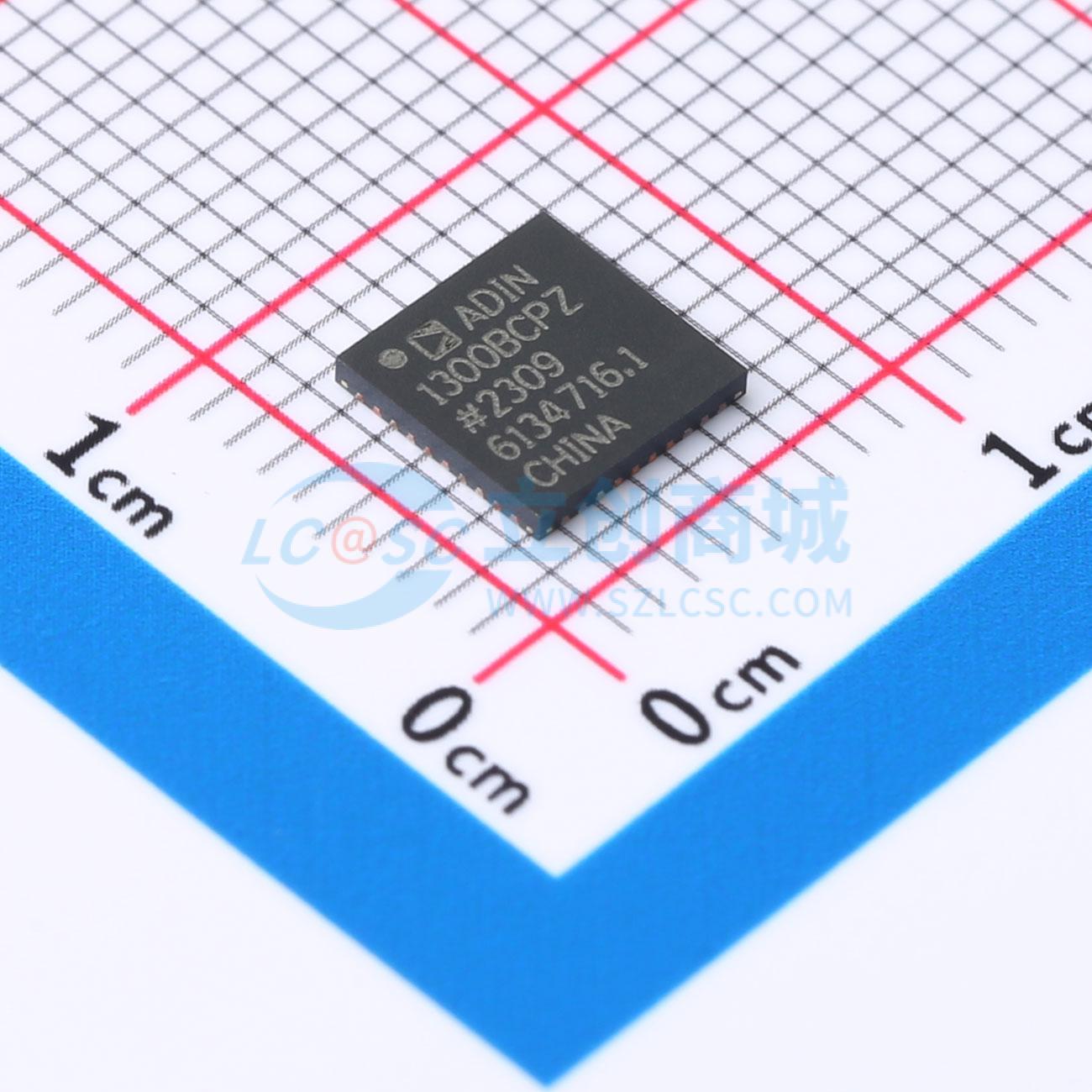

ADIN1300BCPZ-R7

ADIN1300是一款低功耗、单端口的千兆以太网收发器，具有低延迟和低功耗特性，主要为工业以太网应用设计。该设计集成了一个节能以太网（EEE）物理层设备（PHY）核心以及所有相关的通用模拟电路、输入输出时钟缓冲、管理接口和子系统寄存器、MAC接口及控制逻辑，用于管理复位、时钟控制和引脚配置。ADIN1300采用6mm x 6mm、40引脚的引线框架芯片级封装（LFCSP）。该器件至少需要2个电源供应，即0.9V和3.3V，假设使用3.3V MAC接口供电。为了在系统级设计中提供最大的灵活性，独立的VDDIO电源使得管理数据输入/输出（MDIO）和MAC接口供电电压可以独立于ADIN1300上的其他电路进行配置，允许工作在1.8V、2.5V或3.3V下。上电时，直到每个电源都超过了其最小上升阈值之前，ADIN1300将被保持在硬件复位状态。通过监控电源来检测是否有一个或多个电源低于最小下降阈值，并在电源恢复正常并满足上电复位（POR）电路要求前保持设备处于硬件复位状态，从而提供掉电保护。

• 10BASE-Te/100BASE-TX/1000BASE-T IEEE 802.3 兼容
• MII、RMII 和 RGMII MAC 接口
• 1000BASE-T RGMII 传输延迟 <68 ns，接收延迟 <226 ns
• 100BASE-TX MII 传输延迟 <52 ns，接收延迟 <248 ns
• 可编程 RGMII 时序延迟和驱动电流
• 支持 TSN
• EMC 测试标准
  • IEC 61000-4-5 浪涌（±4 kV）
  • IEC 61000-4-4 电快速瞬变（EFT）（±4 kV）
  • IEC 61000-4-2 静电放电（ESD）（±6 kV 接触放电）
  • IEC 61000-4-6 传导抗扰度（10 V）
  • EN55032 辐射发射（Class A）
  • EN55032 传导发射（Class A）
• 使用多级引脚绑定进行非管理配置
• MDIO/MDC 管理接口和中断引脚
• 符合 IEEE 802.3az 的 EEE
• 支持 IEEE 1588 时间戳的帧起始检测
• 增强的链路检测
• 电压模式 MDI 驱动器，消除端接电阻
• RJ45 MDI 翻转功能
• 自动极性和对换校正
• 电缆诊断（TDR 和信号分析）
• 帧生成器和检查器，多种环回模式
• 可配置 LED
• 晶体振荡器频率/25 MHz 时钟输入频率（RMII 为 50 MHz）
• 25 MHz/125 MHz 同步时钟输出
• 支持高达 16 kB 的巨型帧
• 小封装和宽温度范围
  • 40 引脚，6 mm x 6 mm LFCSP
  • 工作环境温度范围为 -40°C 至 +105°C
• 低功耗
  • 1000BASE-T 为 330 mW
  • 100BASE-TX 为 140 mW
  • 3.3 V/2.5 V/1.8 V MAC 接口 VDDIO 电源
  • 集成电源监控和 POR

• 工业自动化
• 过程控制
• 工厂自动化
• 机器人/运动控制
• 时间敏感网络(TSN)
• 建筑自动化
• 测试和测量
• 工业物联网(IoT)
