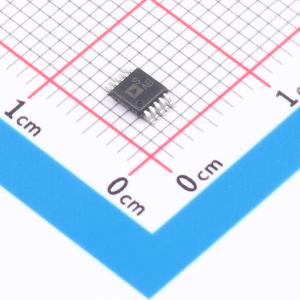

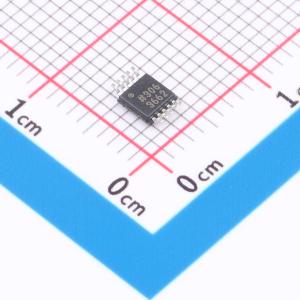

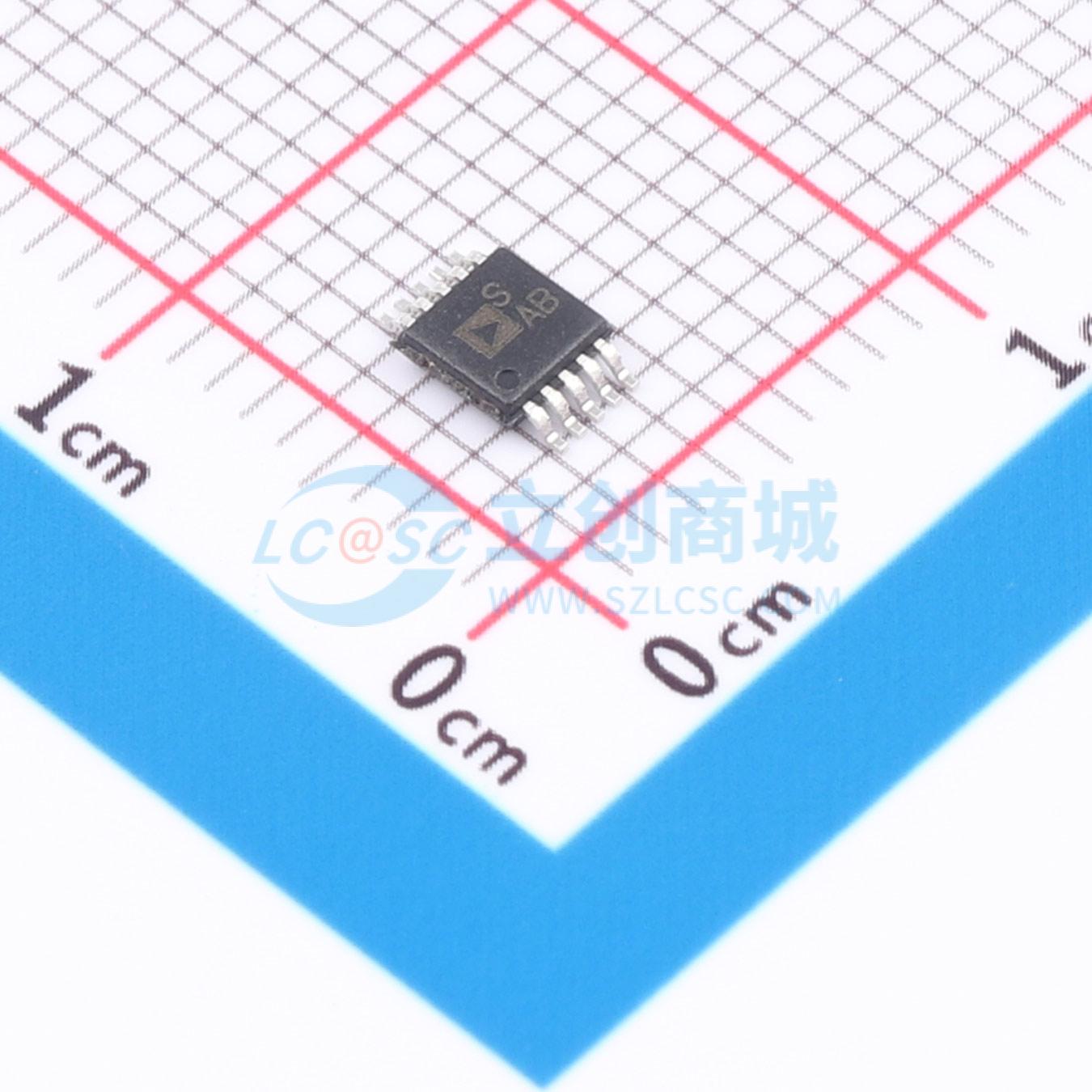

ADW54010Z-0REEL

2.5 Ω 双 SPDT 开关 ADG736

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG736是一款单电源1.8V至5.5V工作的CMOS低电压双SPDT开关。具有低导通电阻、宽输入信号带宽和快速切换时间。
品牌名称: ADI(亚德诺)
商品型号: ADW54010Z-0REEL
商品编号: C662144
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

ADG736是一款单片器件，包含两个可独立选择的CMOS单刀双掷（SPDT）开关。这些开关采用亚微米工艺设计，功耗低，同时具备高开关速度、低导通电阻、低泄漏电流和宽输入信号带宽的特点。导通电阻曲线在整个模拟信号范围内非常平坦。这确保了在切换音频信号时具有出色的线性度和低失真。快速的开关速度也使该器件适用于视频信号切换。 ADG736采用1.8 V至5.5 V单电源供电，非常适合便携式和电池供电的仪器。每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。ADG736具有先断后通的开关动作。 ADG736采用10引脚MSOP封装。

商品特性

1.8 V至5.5 V单电源供电
汽车级温度范围：-40℃至+125℃
导通电阻2.5 Ω（典型值）
低导通电阻平坦度
-3 dB带宽>200 MHz
轨到轨操作
10引脚MSOP封装
快速开关时间 tON：16 ns tOFF：8 ns
典型功耗(<0.01 μW)
与TTL/CMOS兼容
符合汽车应用要求

应用领域

USB 1.1信号切换电路
手机
个人数字助理（PDA）
电池供电系统
通信系统
采样保持系统
音频信号路由
音频和视频切换
替代机械簧片继电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	16ns

	属性	参数值
	导通电阻(Ron)	2.5Ω
	关闭时间(toff)	8ns
	工作温度	-40℃~+125℃
	导通电容(Con)	32pF
	带宽	200MHz
