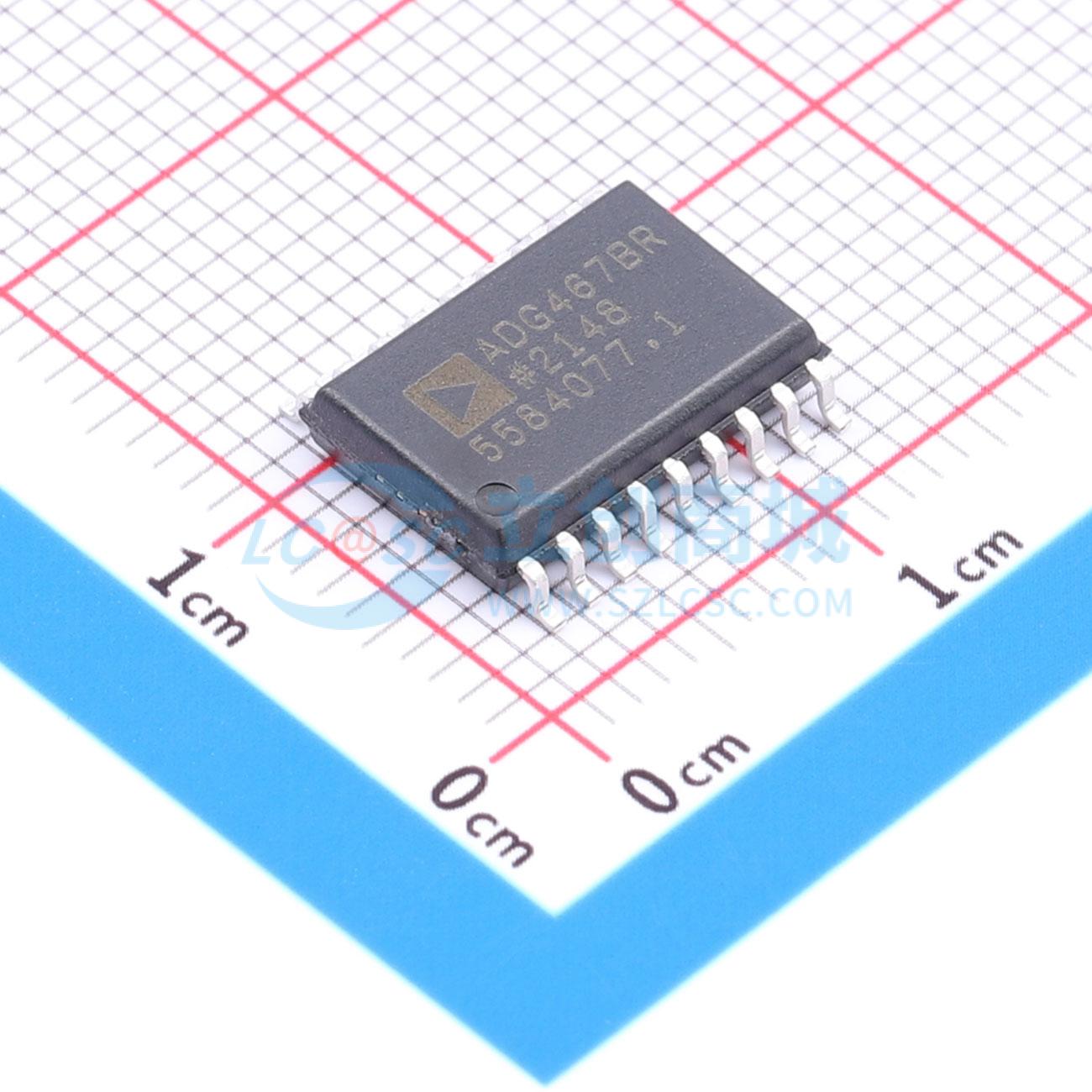

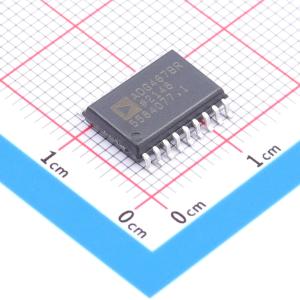

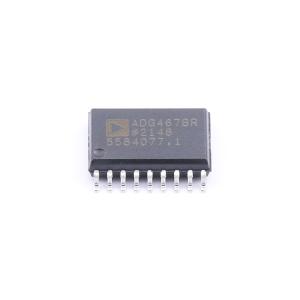

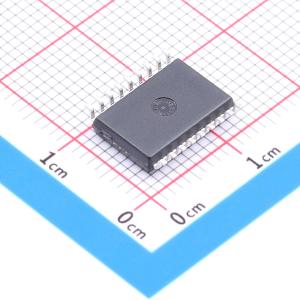

ADG467BRZ
八通道保护器,采用SOIC封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADG467是一个八通道保护器。当电源断开时,通道连接和开路。当电源接通时,保护器串联在信号路径中,保护敏感组件免受信号路径中的电压瞬变影响。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG467BRZ
- 商品编号
- C657396
- 商品封装
- SOIC-18-300mil
- 包装方式
- 管装
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | - | |
| 采样率 | - | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~20V | |
| 接口类型 | - | |
| 差分输入 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADG467 是一个八通道保护器。该通道保护器串联在信号路径中。无论电源是否存在,通道保护器都能保护信号路径中的敏感组件免受电压瞬变的影响。因此,这些通道保护器非常适合用于不能始终保证正确电源时序的应用(例如,热插拔机架系统)以保护模拟输入。这一点将在后面进一步描述,并且在应用信息部分给出了一些示例电路。
每个通道保护器都有独立的操作,并由一个N沟道MOSFET、一个P沟道MOSFET和另一个N沟道MOSFET串联组成。在正常操作期间,通道保护器的行为就像一个串联电阻,即 (VSS + 1.5 V < VIN < VDD - 1.5 V)。当某个通道的模拟输入超过电源(包括VDD和VSS = 0 V)时,其中一个MOSFET会关闭,将输出钳位到VSS + 1.5 V或VDD - 1.5 V。在过压或电源丢失的情况下,提供了电路和信号源保护。通道保护器可以承受-40 V至+40 V的过压输入。请参见电路信息部分。
ADG467 可以使用双极性和单极性电源工作。当连接电源时,通道通常是导通的;当断开电源时,通道是开路的。在±15 V的电源下,ADG467的导通电阻典型值为62 Ω,漏电流最大为±1 nA。当断开电源时,输入漏电流约为±0.5 nA(典型值)。
ADG467 提供18引脚SOIC封装和20引脚SSOP封装。
商品特性
- 故障和过电压保护高达 ±40 V
- 信号路径在断电时开路
- 通电时信号路径电阻为 Ron
- 最大供电电压 44 V
- 低导通电阻:典型值 62 Ω
- 最大路径电流泄漏 ±η nA
- 25°C 时低 Ron 匹配(最大 5 Ω)
- 低功耗:典型值 0.8 μW
- 防闩锁结构
- 可承受连续电压输入从 -40 V 到 +40 V
- 断电时,电流限制在微安级别
- 沟槽隔离防闩锁结构
应用领域
- 自动测试设备(ATE)
- 敏感测量设备
- 热插拔机架系统
