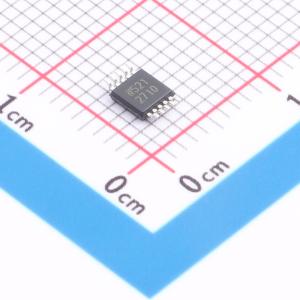

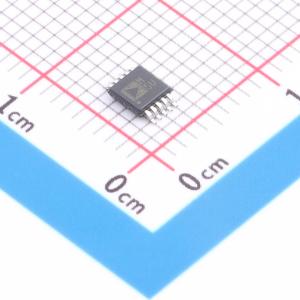

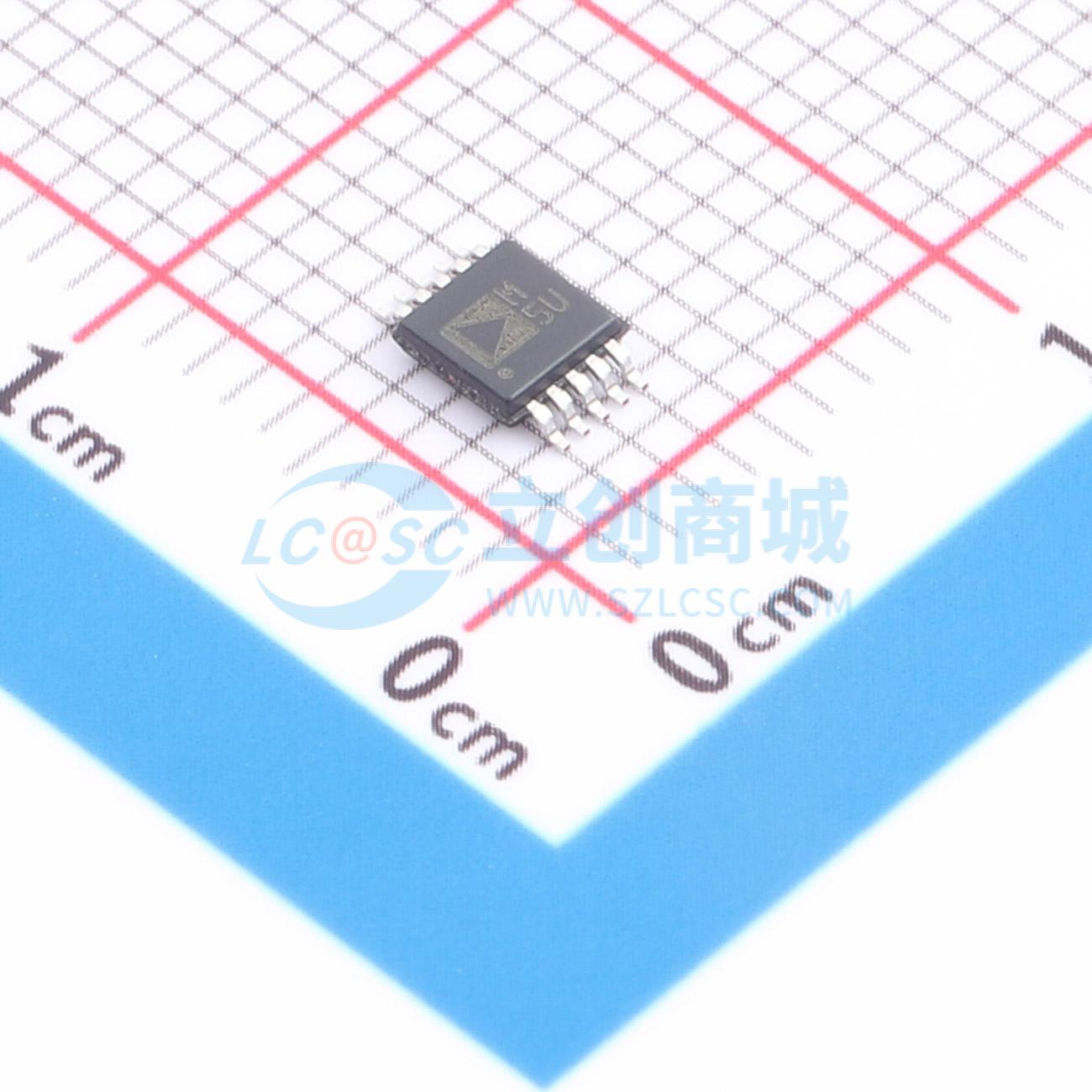

ADM1176-1ARMZ-R7

热插拔控制器和I2C® 电源监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成热插拔控制器通过片上12位模数转换器（ADC）提供数字电流和电压监测，并通过I²C接口进行通信。内部电流检测放大器通过VCC引脚和SENSE引脚测量功率路径中检测电阻两端的电压。该控制器通过控制功率路径中外部N沟道FET的栅极电压（通过GATE引脚）来限制通过该电阻的电流，使检测电阻两端的电压（即输入电流）保持在预设最大值以下。它通过限制最大电流通过外部FET的时间来保护该FET，此电流限制时间由连接到TIMER引脚的电容值设定
品牌名称: ADI(亚德诺)
商品型号: ADM1176-1ARMZ-R7
商品编号: C657860
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.152克(g)

商品概述

ADM1176是一款集成式热插拔控制器，可通过片上12位模数转换器（ADC）提供数字电流和电压监测功能，并通过I²C接口进行通信。内部电流检测放大器通过VCC引脚和SENSE引脚测量电源路径中检测电阻两端的电压。 ADM1176通过控制电源路径中外部N沟道FET的栅极电压（通过GATE引脚）来限制通过该电阻的电流。检测电阻两端的电压（即浪涌电流）被保持在预设的最大值以下。 ADM1176通过限制最大电流流经外部FET的时间来保护该FET。此电流限制时间由连接到TIMER引脚的电容值设定。此外，该器件还能在热插拔事件完成后，对可能发生的过流事件提供保护。在发生短路事件时，检测电阻中的电流超过过流跳闸阈值，通过拉低GATE引脚可立即关断FET。 12位ADC可测量检测电阻中的电流以及VCC引脚上的电源电压。行业标准的I²C接口允许控制器从ADC读取电流和电压数据。测量可通过I²C命令启动。或者，ADC可以连续运行，用户可在需要时读取最新的转换数据。根据A0和A1引脚的连接方式，最多可创建16个唯一的I²C地址。 ADM1176采用10引脚MSOP封装。

商品特性

允许在带电背板上安全插入和移除电路板
控制3.15 V至16.5 V的电源电压
精密电流检测放大器
精密电压输入
用于电流和电压回读的12位ADC
为外部N沟道FET提供电荷泵栅极驱动
带断路器的可调模拟电流限制
热插拔电流限制电平精度为±3%
快速响应限制峰值故障电流
电流故障时自动重试或锁断
通过TIMER引脚实现可编程热插拔时序
高电平有效的ON引脚
符合I²C快速模式的接口（最高400 kHz）
2个地址引脚允许在同一总线上连接16个器件
10引脚MSOP封装

应用领域

电源监控/电源预算管理
中心局设备
电信和数据通信设备
个人电脑/服务器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	3.15V~16.5V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+85℃
