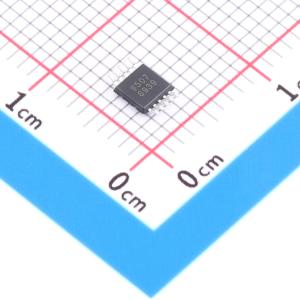

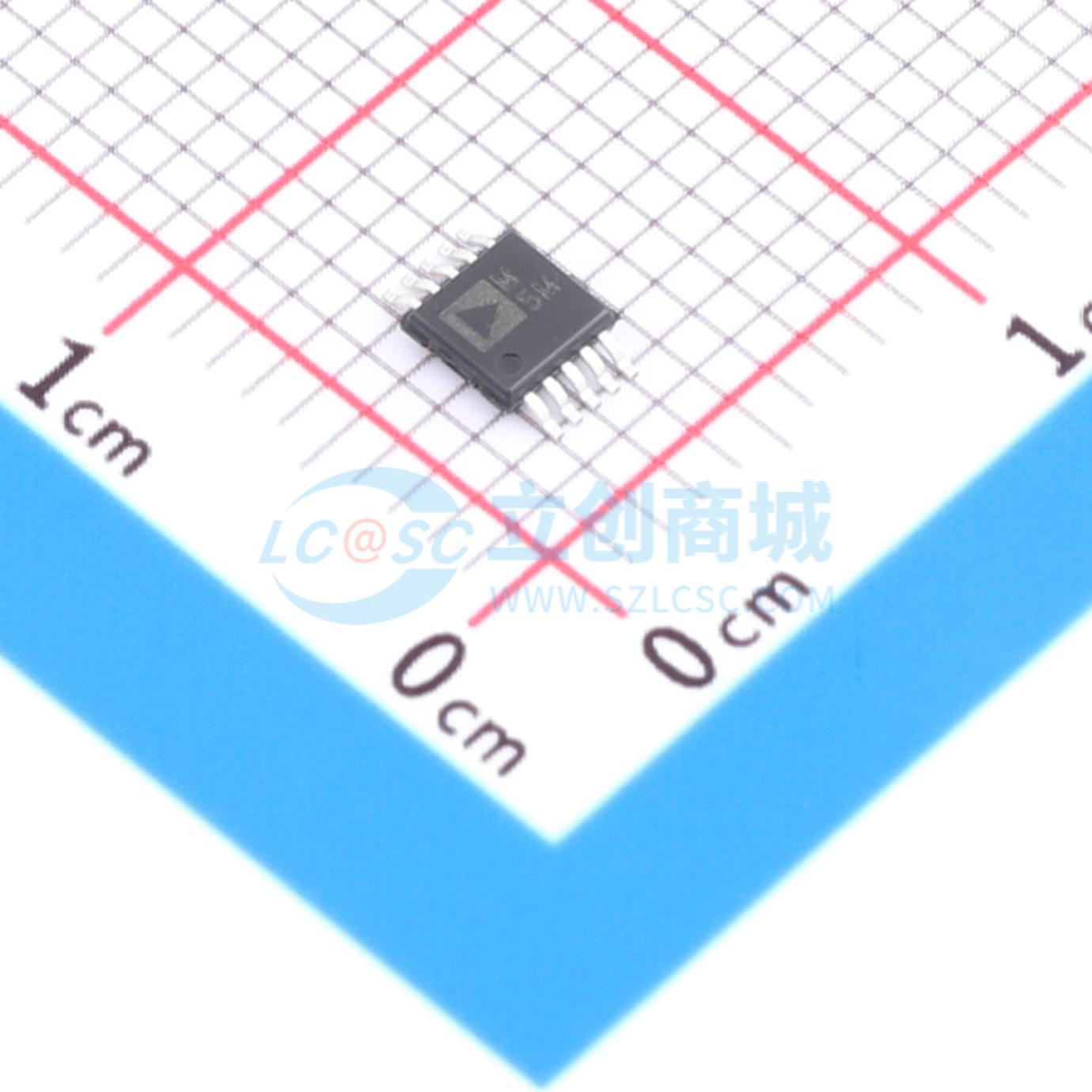

ADM1192-1ARMZ-R7

ADM1192是一款集成式电流检测放大器，可通过片上12位模数转换器（ADC）提供数字电流和电压监测功能，并通过I²C接口进行通信。 内部电流检测放大器通过VCC引脚和SENSE引脚测量电源路径中检测电阻两端的电压。 12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。行业标准的I²C接口允许控制器从ADC读取电流和电压数据。测量可以通过I²C命令启动。或者，ADC可以连续运行，用户可以在需要时读取最新的转换数据。根据ADR引脚的连接方式，最多可以创建四个唯一的I²C地址。 还包括一个SETV引脚。施加到该引脚的电压会在内部与电流检测放大器的输出电压进行比较。当电流检测放大器的输出超过SETV电压时，SETV比较器的输出置位。此事件在ALERT模块中被检测到。然后，ALERT模块以固定电流对外部TIMER电容充电。当此计时周期完成时，ALERT输出置位。 ALERT输出可用作标志，向微控制器或现场可编程门阵列（FPGA）发出过流状况警告。多个ADM1192器件的ALERT输出可以连接在一起，用作组合警报。 可以使用ALERT输出实现基本的P沟道FET热插拔电路。应设置TIMER电容的值，使得该电容的充电时间远长于可能出现高于标称值的浪涌电流的持续时间。 ADM1192采用10引脚MSOP封装。

• 供电电压范围：3.15 V至26 V
• 精密电流检测放大器
• 精密电压输入
• 用于电流和电压回读的12位ADC
• ALERT输出支持最高26 V的基本P沟道FET热插拔
• SETV输入用于设置过流警报阈值
• 通过TIMER引脚实现可编程过流滤波
• CLRB输入引脚
• 符合I²C快速模式的接口（最高400 kHz）
• 10引脚MSOP

• 电源监控/电源预算管理
• 中心局设备
• 电信和数据通信设备
• 个人电脑/服务器
