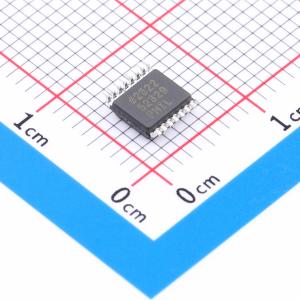

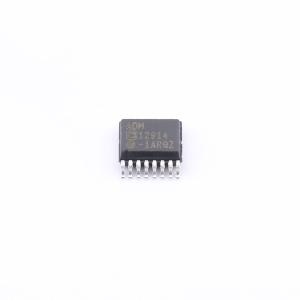

温馨提醒：图片仅供参考，商品以实物为准

ADM12914-1ARQZ-RL7

±0.8%精度、四通道UV/OV正/负电压监控器

品牌名称: ADI(亚德诺)
商品型号: ADM12914-1ARQZ-RL7
商品编号: C657909
商品封装: QSOP-16-150mil
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

ADM12914是一款四路电压监控IC，非常适合在广泛的应用中监控多个电源轨。每个被监控的电源轨都有两个专用输入引脚VHx和VLx，这使得每个电源轨都能以±0.8%的高阈值精度同时监控欠压（UV）和过压（OV）情况。每个被监控的电压轨共享通用的低电平有效欠压（UV）和过压（OV）引脚。 ADM12914包含一个1 V缓冲参考输出REF，在监控负电压时可作为偏移量。三态SEL引脚决定第三和第四个输入的极性，即它可配置器件以监控正电源或负电源。该器件集成了一个内部并联稳压器，使器件能够在更高电压系统中使用。此特性需要在主电源轨和VCC引脚之间放置一个电阻，以将流入VCC引脚的电流限制在不超过10 mA的水平。如果电源线超过绝对最大额定值，ADM12914会使用内部并联稳压器来调节VCC。 ADM12914有两种型号。ADM12914 - 1提供一个锁存过压输出，可通过切换LATCH输入引脚来清除。ADM12914 - 2有一个禁用引脚，可覆盖并禁用欠压和过压输出信号。 ADM12914采用16引脚QSOP封装。该器件的工作温度范围为 - 40℃至 + 125℃。

商品特性

四路欠压/过压（UV/OV）正/负监控器
最多可监控两个负电源轨
可调的欠压和过压输入阈值
在扩展温度范围内具有业界领先的阈值精度：±0.8%
1 V缓冲参考输出
漏极开路欠压和过压复位输出
可通过禁用选项调节复位超时时间
输出在VCC低至0.9 V时仍有保证
抗干扰能力
62 μA电源电流
16引脚QSOP封装
工作温度范围为 - 40℃至 + 125℃

应用领域

服务器电源监控
FPGA/DSP内核和I/O电压监控
电信设备
医疗设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.3V~6V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	500mV
	受监控电压数	4
	看门狗定时器	无
	复位超时	8.5ms
	工作温度	-40℃~+125℃@(Ta)
